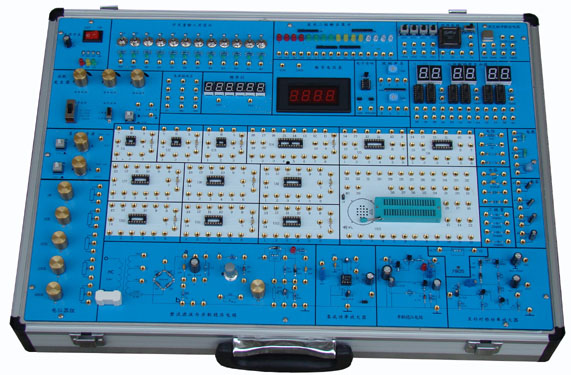

一、技術指標：
1、電源：
輸入：AC220V±10%
輸出：
（1）DCV ，±12V/0.2A、DCI≥0.2A
（2）DCV，±5V/2A、DCI≥1A
2、信號源：
（1）函數發生器
輸出波形：方波、三角波、正弦波
幅值：方波、三角波、正弦波：（0～10V為峰-峰值）
頻率范圍：分四檔0HZ～200HZ、200HZ～10KHZ、10KHZ～100KHZ、100KHZ～200KHZ
（2）直流信號：雙路±5V、±0.5V、兩檔連續可調。
3、提供四組單脈沖發生器
4、四路（T1、T2、T3、T4）時序發生器及啟停電路
5、1HZ～10MHZ等十多檔固定脈沖輸出
6、12路開關量輸入輸出顯示電路
7、6位七段LED顯示器
8、2路BCD碼撥盤開關
9、系統還提供多個8P～40P等常用圓孔IC實驗用集成電路插座和1K、10K、22K、100K、680K等五個電位器 ，并有接觸可靠的小圓孔插座，供插電阻、電容等使用，鎖緊式實驗導線穩定可靠，能完成邏輯電路、脈沖電路、數字電路技術的各種基本實驗和應用實驗
10、由555時基電路組成的音響輸出控制
11、六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
12、提供3位半數字電壓表
13、有固定電位器組和電阻、電容、電感、二極管等電子元器件，供學生認識和選用。
14、模擬電路實驗區由單管、雙管、差動放大器、集成運放及整流、濾波、穩壓等電路組成。
15、實驗區插針座采用涂金中型孔，永不氧化，美觀漂亮，實用性強，實驗導線插頭采用涂金工藝制作，插拔更方便，接觸更可靠，使用壽命更長

二、實驗內容：
數字部分實驗內容：
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗

模擬部分實驗內容：
1、整流濾波與并聯穩壓電路
2、串聯穩壓電路
3、集成穩壓電路
4、集成功率放大器
5、互補對稱功率放大器

擴展模塊：（選配）
（一）分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
6、比例求和運算放大電路
（二）集成運算放大電路
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、集成電路RC正弦波振蕩器
7、RC正弦波振蕩器
8、LC振蕩器及選頻放大器
9、電流/電壓轉換電路
10、電壓/頻率轉換電路
11、波形變換電路
