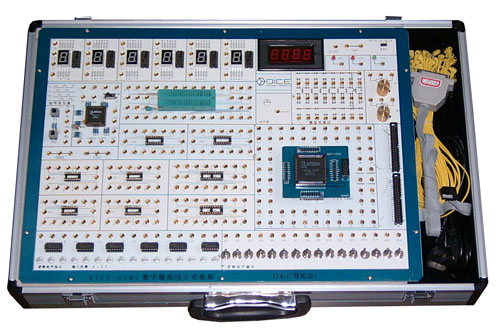

DICE-SEM型數字綜合實驗箱。充分考慮到目前電子系統設計和教學的需要，把實驗箱設計成一個電子系統綜合設計平臺，在上面可任意搭建數字、模擬、集成電路器件，可以做多類電子類實驗。適用于各類學校的電子技術教學與研發。

☆系統組成
（1）電源 ：交流輸入：220V±10% ，50H；
直流輸出：±12V/200mA ；5V/2A。
（2）固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ
（3）測頻范圍為0~300KHZ數字式頻率計。
（4）兩組單脈沖：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（5）四路(T1、T2、T3、T4)時序發生器及啟停電路。
（6）邏輯電平的輸入與顯示：
A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、十六位由LED指示燈及驅動電路組成的邏輯電平顯示電路。
（7）6位八段LED數碼管組成的BCD碼譯碼顯示器。
（8）Lattice-1032E所有I/O口全部開發，可在線下載我公司提供的集成器件庫和用戶自己編寫的EDA程序。并提供相關軟件和下載電纜。
（9）其它組成：
A、開發式IC插座40P一個、20P二個、16P二個、14P四個；
B、多組由鎖緊插孔與鎖緊小圓孔組合而成的分立元件自助實驗區；
C、兩組不同阻值可調電位器。

☆推薦實驗項目(可提供實驗集成器件庫)
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗

☆推薦EDA實驗項目：
（1）3×8譯碼器的設計
（2）編碼器的設計
（3）數碼轉換（二~十進制）及顯示
（4）算術運算（4位全法器的設計）
（5）四位并行乘法器
（6）存儲器設計（SRAM）
（7）設計基本觸發器（D，JK）
（8）設計74LS160計數器功能模塊
（9）狀態機電路設計
（10）可控脈沖發生器
（11）占空比可調信號發生器
（12）高精度頻率計設計
EDA實驗區:
EDA模塊用插卡方式,可以適配各種規格的FPGA/CPLD,并且可以將I/O口通過DC3插口引出,支持?jǐn)?shù)控式實驗演示裝置及其它擴展實驗。
實驗儀出廠默認配置LATTICE-1032E。

數控式實驗演示模擬裝置可完成控制類項目：15個(選配)
閉環控制:
（1）機器人掃地雷
（2）刀庫捷徑選擇
（3）四層電梯
（4）四級傳送帶
（5）郵件分揀
（6）水塔水位控制
（7）交流電機Y/△起動
開環控制:
（8）交通信號燈
（9）步進電機
（10）舞臺燈
（11）LED顯示
（12）液體混合裝置
（13）八通道邏輯分析
（14）溫度壓力
（15）連線自檢。
