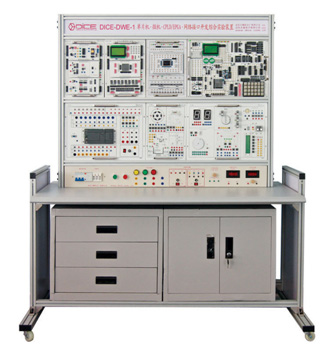

| 型號： DICE-DWE-1型 單片機·微機·CPLD\FPGA·網絡接口開發綜合實驗裝置 |
|
|
| 產品介紹： |
| 一、產品概述 |
|
“DICE-DWE-1型 單片機·微機·CPLD/FPGA·網絡接口開發綜合實驗裝置”，集成了MCS-51單片機、MCS-96單片機、INTEL8088微機、CPLD/FPGA、單片機網絡接口應用等多種技術于一體，提供了優化的軟件和硬件集成資料，適合“單片機原理及接口技術”、“微機控制技術”、“微機原理與接口”、“CPLD/FPGA原理及其應用技術”教學實驗大綱要求，配有豐富的外圍接口電路，提供完善的實驗例程，是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想設備 |
| 二、特點 |
|
1、MCS-51單片機、MCS-96單片機、INTEL8088微機三合一系統
DICE-DWE-1是集51、96、8088（以下簡稱88）三大系列CPU于一體的三合一實驗系統。內置5196仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，DICE-DWE-1系統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。實驗系統軟、硬件配置完善，仿真軟件支持Win98/2000/XP等操作系統，并支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平臺。
2、單片機網絡接口應用系統
集成了眾多網絡接口電路，這些網絡接口電路涵蓋了MCU的各個領域，并能夠提供用
戶領先的應用和設計的方法。
3、CPLD/FPGA系統，包含數字和模擬EDA系統
數字EDA系統配有Altera公司的EP1K30器件，具有30000門的FPGA芯片，可兼容多種電壓內核芯片。也可配置Lattice公司的ISPLSI1032E器件，具有6000門的CPLD芯片。
模擬EDA系統配有Lattice公司的ispPAC系列器件，配套專用編程下載線和下載軟件。
4、可選配C8051F020單片機模塊，配備EC5仿真器。
5、可選配我公司專利產品DICE-DAQ數控式創新實驗平臺,可完成如四層電梯、交通燈控制、水塔水位自動控制等多達15個創新實驗。 |
| 三、技術性能 |
|
1、輸入電源：單相三線220V±10% 50HZ
2、工作環境：溫度-10℃~+50℃ 相對濕度<85%（25℃） 海拔<4000m
3、絕緣電阻：大于3MΩ
4、裝機容量：小于0.5Kva
5、外形尺寸：135cm×60clm×140cm，以產品實物為準 |
| 四、系統配置 |
|
1．控制器單元掛箱：掛箱主要用于插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用于和其他掛箱連接。掛箱上的資源如下： |
|
（1）8155接口模塊
（2）8255接口模塊
（3）8279鍵盤顯示接口模塊
（4）8253可編程定時器模塊
（5）MAX813硬件看門狗模塊
（6）I2C EEROM模塊
（7）8250模塊
（8）8251模塊
|
（9）AT24C02存儲器模塊
（10）PCF8563日歷時鐘模塊
（11）單次脈沖模塊
（12）93C46串行EEPROM模塊
（13）紅外線收發模塊
（14）DS18B20數字溫度傳感器模塊
（15）開關量輸入模塊
（16）關量輸出模塊
|
|
| 控制器單元掛箱支持CPU模塊和譯碼模塊： |
|
模塊名稱
|
功能指標
|
|
8088 CPU模塊
|
INTEL8088微處理器芯片
|
|
96系列CPU模塊
|
INTEL196KB芯片
|
|
51系列CPU模塊
|
支持80C31、80C51，含32K SRAM、64K ROM組成數據總線、地址總線和控制總線
|
|
Cygnal51CPU模塊(選配)
|
采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32K SRAM，組成數據總線、地址總線和控制總線
|
|
譯碼模塊
|
采用LATTICE公司的ispLSI1016E完成整個系統的譯碼工作
|
|
| 2．信號轉換單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和控制器單元掛箱信號連接。 |
|
掛箱支持的模塊： |
|
模塊名稱
|
功能指標
|
|
8位并行AD模塊
|
由AD0809模數轉換電路組成8路8位AD。
|
|
8位并行DA模塊
|
由兩只DA0832數模轉換電路組成2路8位DA。
|
|
12位并行AD模塊
|
由AD574模數轉換電路組成12位AD。
|
|
12位并行DA模塊
|
由TLV5613數模轉換電路組成12位DA。
|
|
I/O 擴展模塊
|
由兩塊74LS244芯片擴展成16路并行輸入電路。
由兩塊74LS273芯片擴展成16路并行輸出電路。
用74LS164芯片組成串轉并輸出電路。
用74LS165芯片組成并轉串輸入電路。
|
|
轉換模塊
|
用LM311實現V/F電路和F/V電路
用TLC549芯片組成串行AD轉換電路。
用TLC5615芯片組成串行DA轉換電路。
|
|
|
3．通信與打印機單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接，打印機裝在掛箱的底板上。 |
|
掛箱支持的模塊： |
|
模塊名稱
|
功能指標
|
|
RS232/RS485/CAN總線通信模塊
|
由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。
由SJA1000芯片和TJA1050芯片組成CAN總線電路。
|
|
USB通信模塊
|
由1581芯片組成USB2.0通信模塊
|
|
網絡控制器模塊
|
采用RTL8019AS芯片
|
|
|
4．顯示與鍵盤單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。 |
|
掛箱支持的模塊： |
|
模塊名稱
|
功能指標
|
|
靜態顯示模塊
|
由74LS164芯片驅動
|
|
動態顯示模塊
|
采用8位8段LED數碼管。
|
|
液晶顯示模塊
|
提供128*64點陣的液晶顯示屏
|
|
CPLD模塊
|
采用LATTICE公司1032芯片
|
|
4*4行列式鍵盤
|
公共鍵盤
|
|
|
5、對象掛箱(一) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。 |
|
掛箱支持的模塊： |
|
模塊名稱
|
功能指標
|
|
繼電器模塊
|
由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。
|
|
光耦隔離模塊
|
由3個TLP521-4芯片組成12入12出。
|
|
LED顯示模塊
|
用16個LED燈組成邏輯電平測試電路
|
|
開關量模塊
|
用16個按鍵組成高低電平輸出電路
|
|
|
6、對象掛箱(二) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。 |
|
掛箱支持的模塊： |
|
模塊名稱
|
功能指標
|
|
IC卡讀寫模塊
|
I2C總線實現IC卡的讀寫及識別
|
|
直流電機
|
帶驅動小直流電機，測速部分由1個霍爾傳感器組成
|
|
步進電機
|
采用四相步進電機，帶驅動電路
|
|
交通燈模塊
|
采用16個LED燈和四位數碼管組成。
|
|
語音處理模塊
|
采用1730專用語音芯片組成
|
|
PWM調制模塊
|
由324運放芯片組成,用于小直流電機調速
|
|
|
7、DICE-EDA 掛箱（一）（數字EDA系統CPLD/FPGA） |
|
模塊名稱
|
功能指標
|
|
FPGA器件：EP1K30
|
Altera公司30000門FPGA
|
|
CPLD器件：Lattice1032E
|
Lattice公司6000門CPLD
|
|
VGA接口
|
VGA接口，接顯示器做彩條信號實驗
|
|
PS/2鍵盤接口
|
PS/2鍵盤接口邏輯設計
|
|
|
8、DICE-EDA 掛箱（二）（模擬EDA系統） |
|
LATTICE ispPAC系列器件IspPAC10及相關外圍、下載電路。 |
|
五、實驗項目
1、MCS-51單片機實驗項目：
軟件部分實驗： |
|
1．清零程序田
2．拆字程序
3．拼字程序
4．數據區傳送子程序
5．數據排序實驗
|
6．查找相同數據個數
7．無符號雙字節快速乘法子程序
8．多分支程序
9．多分支程序
10．電腦時鐘實驗
|
|
|
硬件部分實驗： |
|
1． P1口亮燈實
2． P1口轉彎燈實驗
3． P3.3口輸入，P1口輸出實驗
4． 4．工業順序控制實驗
5．8255 A、B、C口輸出方波實驗
6．8255 PA口控制PB口
7．8255控制交通燈
8．簡單I/O擴展實驗
9．并行ADC 0809轉換實驗
10．并行DAC 0832轉換實驗
11．8279鍵盤顯示實驗
*12．通用打印機實驗
13．微型打印機實驗
14．2C儲存卡讀寫實驗
15．語音芯片ISD173控制實驗（錄音）
16．語音芯片ISD1730控制實驗（放音）
17．繼電器控制實驗
18．步進電機控制
19．8253方波實驗
20．小直流電機調速實驗
21．16*16 LED點陣顯示實驗
22．128*64 LCD液晶顯示實驗
23．8250可編程異步通訊接口實驗
24．8251可編程通訊接口實驗
25．單片機RS232/485串行發送實驗
26．單片機RS232/485串行接收實驗
|
27．DS18B20單總線溫度測量實驗
28．紅外線遙控收發實驗
29．串行A/D TLC549轉換實驗
30．串行10位D/A TLC5615轉換實驗
31．PCF8563 I²C日歷時鐘實驗
32．MAX813看門狗實驗
33．PWM脈寬調制實驗
34．74LS164串并轉換
35．74LS165并串轉換
36．LM331 V/F轉換實驗
37．AT24C02 I2C總線存儲器讀寫實驗
38．串行存儲芯片93C46讀寫實驗
39．電子音樂演奏實驗
40．CAN總線通訊接口實驗
41．以太網TCP/IP協議接口實驗
42．USB2.0通訊接口實驗
43．LM331 F/V轉換實驗
44．LM331 V/F轉換實驗
45．AD574 12位并行模數轉換實驗
46．TLV5613 12位并行數模轉換實驗
44*．4行列式鍵盤實驗
48．8位靜態顯示器實驗
49．8位動態顯示器實驗
50．光耦隔離模塊實驗
51．模擬十字路口交通燈實驗
|
|
|
2、96部分實驗（CPU：80C196KB）
軟件實驗: |
|
1．清零程序
2．拆字程序
3．拼字程序
4．數字區傳送子程序
|
5．數據排序實驗
6．查找相同個數
7．無符號雙字節快速乘法子程序
8．多分支程序
|
|
|
硬件實驗: |
|
1．P1口亮燈實驗
2．P1口轉彎燈實驗
3．P2.6口輸入，P1口輸出
4．工業順序控制
5．8255 A、B、C口輸出方波
6．8255 PA口控制PB口
7．8255控制交通燈
8．簡單I/O擴展
|
9． A/D轉換實驗
10．D/A轉換實驗
11．8279鍵盤顯示實驗
12．通用打印機
13．繼電器控制
14．8253方波
15．步進電機控制
|
|
|
3、88實驗部份
軟件實驗： |
|
1．二進制多位加法實驗
2．二進制轉換為BCD碼實驗
3．BCD碼轉換為二進制碼
4．十進制數的BCD碼相減運算
5．內存清零實驗
|
6．數碼顯示實驗
7．求最大數和最小數
8．數據塊傳送實驗
9．分支程序
|
|
|
硬件實驗： |
|
1．A/D轉換實驗
2．D/A轉換實驗（一）
3．D/A轉換實驗（二）
4．8255A并行口實驗（一）
5．8255A并行口實驗（二）
6．定時器/計數器實驗
7．8259單級中斷控制器實驗
8．串行口發送實驗（雙機通訊）
9．串行口接收實驗（雙機通訊）
10．小直流電機調速實驗；
11．步進電機控制
12．繼電器控制
|
13．存貯器讀寫實驗
14．電子琴實驗
15．簡單I/O口擴展實驗
16．8251可編程通訊接口和PC機通訊
17．16*16 LED點陣顯示實驗
18．128*64 LCD液晶顯示實驗
19．8237 DMA傳送實驗
20．8250可編程異步通訊接口實驗
21．8279 鍵盤顯示實驗
22．溫度控制實驗
23．壓力測量實驗
|
|
|
3．CPLD/FPGA模塊實驗
基本實驗： |
|
1、 七人表決器
2、四位加法器
3、 BCD碼加法器
4、格雷碼變換器
5、格雷碼變換器
6、觸發器(D,JK)
7、設計74LS160功能模塊計數器
8、多模加減計數器
|
9、可控脈沖發生器
10、簡易數碼鎖
11、語字母顯示實驗
12、八位乘法器
13、序列檢測器
14、可變模16位加法計數器
15、正負脈沖數控調制發生器
16、秒表設計實驗
|
|
|
模塊實驗： |
|
17、A/D 0809模數轉換器實驗
18、D/A 0832數模轉換器實驗
19、步進電機控制實驗
20、小直流電機轉速控制
21、16*16 LED點陣顯示實驗
22、VGA接口彩條信號實驗
23、4*4鍵盤擴展實驗
24、128*64 LCD液晶顯示實驗
|
25、電子音樂演奏實驗
26、RS232串口發送實驗（SEND）
27、RS232串口接收實驗（RECEIVE）
28、PS/2鍵盤接口邏輯設計
29、異步串口通訊（UART）
30、串行A/D轉換實驗TLC549
31、波形發生器實驗
32、存儲器讀寫實驗
|
|
|
模擬EDA實驗： |
|
33、IspPAC10增益的設定與調整
34、IspPAC10增益的放大與衰減
35、IspPAC10二階濾波器的實現
|
36、IspPAC10電橋測量實驗
37、IspPAC10在Single-Ended中的應用
38、IspPAC10實現溫度監測
|
|
|
4．嵌入式單片機(C8051F020)實驗（選配模塊） |
|
1．數字I／O口交叉開關設置實驗
2．UART串能通訊實驗
3．配置內部和外部振蕩器實驗
4．片內模數轉換(ADC)實驗
5． I／O輸入、輸出實驗
6．片內數模轉換(DAC)實驗
|
7．定時器實驗
8．SRAM外部數據存儲器擴展實驗
9．外部中斷實驗
10．SPI串行Flash存儲器數據讀寫實驗
11．計數器實驗
|
|
|
5．DICE-DAQ數控式創新實驗平臺（選配模塊） |
|
1.機器人掃地雷
2.刀庫捷徑選擇
3.四層電梯
4.四級傳送帶
5.郵件分揀
6.水塔水位控制
7.交流電機Y/△起動開環控制
8.交通信號燈
|
9.步進電機
10.舞臺燈
11.LED顯示
12.液體混合裝置
13.八通道邏輯分析
14.溫度壓力
15.連線自檢
|
|
