編程器系列 |

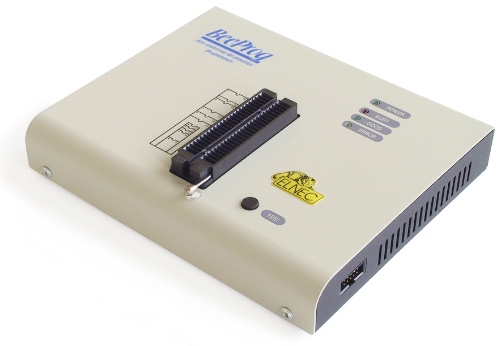

| 型號： BeeProg編程器 歐州第一品牌 |
|
|
| 產品介紹： |
|
■來自歐州的第一品牌編程器
■支持 48 Pin 萬用驅動 , 軟件免費更新下載
■體積小巧，功能強，攜帶方便
■ Pin 腳自動檢測，提供實時偵測信息
■支持 In-circuit programming (ISP)
■通過 USB Hub 可并連多臺機器量產燒錄
■提供詳盡的實時幫助文檔和相關的 IC 資料
■可測試 TTL/CMOS 的邏輯 IC 和 Memories |
概要
· ELNEC 基于 Windows 95/98/ME/NT/2000/XP 界面的新的兼容 USB 的通用燒錄器首要成員 , 能很好地滿足發展的社會對于快速和可靠性通用編程器的要求 .
· 在沒有一系列具體 MODULE 的情況下 , 能支持各種類型、當今的和未來的可燒寫設備的硅技術 . 為設備能自由選擇最佳設計 . 通過使用 ISP 連接器 , 在電路板上 , 編程器能燒寫支持 ISP 芯片 .
· BeeProg 不僅是一個燒寫器 , 而且還能測試 TTL/COMS 邏輯 IC 和內存 . 此外 , 它允許使用者使用一系列的測試方式 .
· 提供非常有競爭力的價格 , 為可靠燒寫外加卓越的硬件設計 , 在這方面是性價比最好的燒寫器 .
由于高速 FPGA 硬件驅動和燒寫器內部時序程序運行 , 有著非�？斓臒龑懰俣� . 從這點上說至少比同類競爭品要快 , 對于許多芯片的燒寫速度 , 也要比同類競爭品要快 . 因此 , 在燒錄座上當要生產時 , 只要等待操作 , 而不像其它的完整操作方式 .
· BeeProg 通過 USB(2.0/1.1) 口或者任何標準并行（打印機）口就能連接 IBM 486 以上的 PC 、手提式的、個人桌面電腦 . 編程器也支持 IEEE1284(ECP/EPP) 高速并口。支持選擇的 USB/LPT 口連 BeeProg 到任一 PC, 包括從最近的筆記本電腦到?jīng)]有 USB 口的舊的桌面型電腦 .
硬件
· FPGA 基于 48 個強有力的 TTL pin 驅動 , 為每一個測試座上的 pin 腳提供 High/Low/Pull up/Pulldown/read 功能 . 先進的驅動技術結合高速高質線路的可靠性能 . 最低支持電壓低至 1.8v, 因此您可以用它燒錄當前世界上所有流行的低壓器件 .
· 燒錄器提供插入測試和接觸測試在進行燒錄之前 , 并可以防止因放置不當接觸不好造成的芯片損壞 . 這些性能通過過流保護和流量檢查因誤操作阻止芯片損壞 .
· 內嵌的保護電路能消除燒寫器的損壞或因環境或誤操作損壞燒寫器 .BeeProg 燒寫器的所有輸入 , 包括 ZIF 測試座 , 連接到 PC 機的先進的驅動技術提供高速高質的可靠性能 . 最低支持電壓低至 1.8v, 因此您可以用它燒錄當前世界上所有流行的低壓器件 .
· 燒錄器提供接觸測試在進行燒錄之前 , 并可以防止因放置不當造成的芯片損壞 . 這些通過過流保護和流量檢測阻止因誤操作損壞芯片 .
· > 內嵌的保護電路能消除燒寫器的損害或者因環境或誤操作的燒錄器的損害 .BeeProg 燒錄器的所有輸入 , 包括 ZIF 測試座、連接 PC 的、供電 , 都被保護 , 防止 ECD 上升到 15KV.
BeeProg 燒錄器執行邊沿級別的電壓燒錄校驗 , 這樣能明顯的提供燒錄領域 , 保持長數據 .
· 各種各樣的適配器支持各種 IC 封裝 , 例如 :PLCC, SOIC,PSOP,SSOP, SSOP, TSOPTSSLP,TQFP,QFN(MLF)SDIP,BGA 等 .
軟體
· 這款燒錄器容易使用并進行控制 , 具備下拉菜單 , 快捷鍵和在線幫助 . 選擇器件可以通過選擇分類 , 制造廠商 , 型號 , 序列號等多種方法進行 .
· 相關的標準燒錄操作命令 (read, blank check, program, verify, erase), 還有一些測試功能 ( 插入測試 , 流量檢測 ), 也包括一些額外的功能如 (autoincrement,product 模式 - 在插入芯片以后立刻開始燒 ).
· 支持所有已知的數據格式 , 當導入文件時能自動識別并轉換合適的文件格式 .
· 自動遞增燒錄功能可以在每一顆 IC 中分配不同的序列號 , 也可以簡單的遞增序列號 , 也可以選擇從用戶自己的文件讀取序列號
燒錄器軟體提供詳盡的 IC 訊息包括畫的各種有用的封裝,芯片標簽的說明 (前綴和后綴的意思).
· 燒錄器軟體提供詳盡的 ISP 訊息 , 包括為當前所選 IC 的 ISP 接口定義 ,IC 周邊電路建議設計 , 以及其它必要訊息 .
通過其它應用命令使用 BAT 或 DLL 文件 , 遠程控制允許 PG4UW 軟體流控制 .
JEDEC 標準的 JESD-71 中的 Jam 文件通過 Jam Player 說明 , 通過各自燒寫器的廠商提供的設計軟件產生 Jam 文件 . 芯片在 ZIF 座或 ISP 連接器 (IEEE1149.1 JTAG 接口 ) 燒錄 .
· VME 文件通過 VME Player 說明 .VME 文件是一個關于 SVF 文件壓縮的二進制變異 , 包含高層 IEEE 1149.1 總線實施 . 通過各自燒寫器的廠商提供的設計軟件產生 VME 文件 . 芯片在 ZIF 座或 ISP 連接器 (IEEE1149.1 JTAG 接口 ) 燒錄 .
通過 JTAG 鏈 (ISP-Jam 或 ISP-VME) 多個設備有可能燒寫和檢測 .
· 一個強有力的多燒寫程序能實現在同一臺 PC( 通過 USB 口 ) 上連接多個 BeeProg 燒寫器 , 支持許多芯片 , 正如單一 BeeProg 燒錄器所支持的 , 同時也不會明顯的降低燒錄速度 . 眾所周知 , 協作的多燒錄 - 每一燒錄器能獨立工作 , 每一燒錄器也能燒錄不同的芯片 . |
|
|
|
|
|
