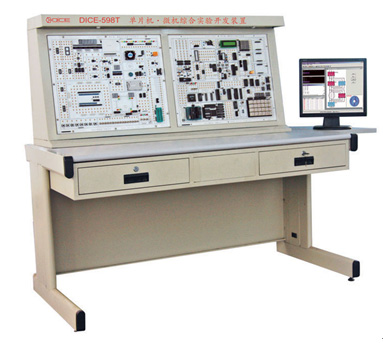

| 型號： DICE-598T單片機·微機綜合實驗開發裝置 |
|
|
| 產品介紹： |
|
DICE-598T是一套臺式多功能單片機·微機·CPLD／FPGA綜合實驗開發裝置(簡稱系統),該系統在598K實驗系統的基礎上,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術,通過本系統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平臺,同時也為從事單片機·微機開發人員提供理想的實驗環境。
一、系統組成：
該實驗裝置是由控制屏、內置直流穩壓電源、漏電斷路器等組成，控制屏有兩大塊的雙面印刷線路板組成。 |
| 二、主要特點:
|
|
1、598T是集51、96、8088（以下簡稱88）三大系列CPU于一體的三合一實驗系統。內置DICE-3000仿真器(5196)和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，598T系統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
2、實驗系統軟、硬件配置完善，仿真軟件支持Win98/2000等操作系統，并支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平臺。
3、598T同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。
4、提供多種總線類型的實驗?zāi)K,包括并行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAM AT24C02、I2C串行實時時鐘PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE總線數字溫度傳感器DS 18B20、RS232芯片MAX232、MAX485、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。
5、提供多種輸入／輸出設備，包括字符式1602 LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控制、溫度閉環控制等。
6、學生可通過實驗臺內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。
7、提供數控式實驗演示模擬裝置,可完成15個閉環、開環控制類實驗,利用上位軟件為控制對象提供實物模擬。 |
|
三、實驗項目 |
（一）、單片機內部功能實驗：
1、單片機內部定時／計數器實驗（脈沖計數）
2、單片機內部定時／計數器實驗、中斷控制綜合實驗（電腦 時鐘）
3、單片機串行口實驗—雙機通信
4、單片機串行口實驗—單片機與電腦聯機通信實驗
5、單片機I／O口實驗
6、單片機最小系統實驗
8、串并轉換（7 4 L S 1 6 4），擴展2位七段LED實驗
9、并串轉換（7 4 L S 1 6 5）實驗
10、v／F轉換實驗
（二）、單片機、微機常用接口與應用實驗
11、8位8路A／D轉換ADC 0 8 0 9實驗
12、8位1路D／A轉換D A C 0 8 3 2實驗
13、定時／計數器8 2 5 3 A實驗
14、串行通信接口控制電路8 2 5 1／8250實驗
15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）擴展實 驗
16、并行口擴展實驗8 2 5 5／8 1 5 5
17、地址譯碼（3一8譯碼器7 4 L S 1 3 8）實驗
18, 8279鍵盤輸入、LED顯示輸出實驗
19、打印機接口控制實驗（打印機選配）
20、繼電器控制實驗
21、音樂控制實驗
22、語音錄放實驗
23、步進電機（4相）控制
24、十字路口交通燈模型控制實驗
25 、16X16 LED點陣實驗
26 、128X64 LCD點陣實驗
（三）、單片機新型總線控制接口實驗
27、I2C串行RAM24C02讀寫實驗
28、12C串行10位D/A T L 5615 D/A轉換實驗
29、I2C串行8位A/D T L 549 A/D轉換實驗
30、I2C串行實時時鐘PCF8563T應用實驗
31、I-WIRE總線數字溫度傳感器DS 18B20應用實驗
32, CAN控制器STA1000, CAN收發器TJA1050T應用實驗
33、以態網接口RTL8019AS應用實驗
34、 RS232/485通信接口實驗
35、USB總線接口實驗
( 四)、 單片機、微機控制應用小系統實驗
36、直流電機閉環控制實驗
37、溫度測量控制（PID調節閉環控制）
(五)、微機接口實驗
38、8237DMA數據傳送實驗
39、8259中斷控制器實驗
（六）、可編程CPLD／ＦＰＧＡ應用實驗
isplsi1032下載應用實驗,其它公司下載板為選配實驗。
（七）自行擴展實驗
通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。 |
|
另可提供下列功能實驗?zāi)K：
⑴接觸式、非接觸式IC卡實驗?zāi)K
⑵線性V/F、F/V變換模塊
⑶半導體溫度傳感器實驗
⑷K型熱電偶傳感器實驗
⑸霍爾傳感器實驗
⑹濕敏傳感器實驗
⑺熱敏傳感器實驗
⑻氣體傳感器實驗
⑼重力傳感器實驗
⑽USB2.0總線接口實驗,CAN總線接口實驗和TCP/IP以太網實驗.
⑾CPU在線編程
⑿10位串行D/A轉換(TLC5615)
⒀8位串行A/D轉換(TLC549)
⒁18B20數字溫度傳感器
⒂紅外線收發模塊
⒃PWM轉換電路
⒄I2C串行時鐘日歷電路(PCF8563)
⒅MAX813看門狗復位電路模塊 |
|
|
|
|
|
|
