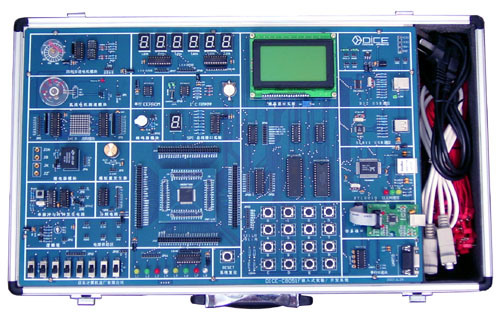

DICE-C8051F嵌入式實驗/開發系統是針對C8051F 單片機（SOC）而開發的。C8051F單片機完全兼容MCS-51指令系統，利用此平臺，不僅可以開展傳統的MCS-51單片機教學，如指令系統、中斷系統、I/0口接口實驗、外圍邏輯和通信實驗，也可以講授片上系統（SOC）的概念、體系結構、設計方法、系統應用。該實驗系統實現了C8051F 單片機片上的全部資源，并集成了USB 主從通信，TCP/IP以太網通信，UCOS-II 嵌入式系統移植源碼。我們編寫了所有功能和模塊的測試程序，提供了大量的實例，使學生在學會C8051F系列片上系統單片機開發方法的同時，感受到片上系統單片機在設計方法上的革新和解決的高效。

（1） CPU板：CPU核心模塊采用C8051F020芯片，該芯片是C8051F系列單片機中功能最為其全的一款；
（2） 片內：64K FLASH， 4K XRAM
片外擴展：256K FLASH， 32K XRAM
（3） CPU板C8051F020芯片I/0引腳全部引出，可以和用戶外部電路連接；
（4） 實驗系統帶有JTAG接口，并配有DICE-EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；
（5） 4*4陣列式鍵盤；
（6） 8位邏輯電平開關輸出、8位LED邏輯電平顯示；
（7） 6位動態八段LED數碼管；
（8） 2路單脈沖信號發生電路和1路8MHZ時鐘發生電路；
（9） 時鐘分頻電路；
（10） 模擬量發生器電路和邏輯筆電路；
（11） 8*8LED點陣及驅動電路；
（12） 128*64 LCD液晶顯示屏；
（13） 蜂鳴器電路；
（14） 直流電機測速電路；
（15） 四相步進電機及驅動電路；
（16） 繼電器電路及接口；
（17） 雙通道RS-232 接口；
（18） SPI 接口，LED 數碼管顯示；
（19） IIC 接口，接24C01 串行EEPROM；
（20） IIC 接口，PCF8563日歷時鐘 ；
（21） 8 路12 位AD，2 路12 位DA 接口；
（22） D12 USB 從機通信；
（23） SL811 USB 主機通信；
（24） RTL8019 10M 以太網通信；

C8051F020CPU內部功能試驗
(1) 程序看門狗(WDT) 實驗；
(2) 計數器實驗；
(3) 定時器實驗；
(4) 數字I/O端口實驗；
(5) 內部數字功能模塊實驗；
(6) 內部時鐘選擇實驗；
(7) 外部時鐘選擇實驗；
(8) 可編程計數器/定時器實驗；
(9) 片內的外擴數據存儲器實驗；
(10) 模數轉換（ADC）實驗；
(11) 數模轉換（DAC）實驗；
(12) 電壓比較器實驗；
(13) 中斷控制實驗；
(14) 溫度傳感器實驗
(15) UCOS-II 嵌入式系統移植；
C8051F020CPU外部硬件試驗
(16) P1口亮燈實驗；
(17) P1口轉彎燈實驗；
(18) P3.3口輸入，P1口輸出；
(19) 繼電器控制實驗；
(20) 小直流電機測速實驗；
(21) 四相步進電機控制實驗；
(22) 4*4鍵盤顯示實驗；
(23) 6位動態LED數碼管顯示實驗；
(24) 8*8 LED點陣顯示實驗；
(25) 128*64 LCD液晶顯示實驗 ；
(26) Flash ROM 外部程序存儲器實驗；
(27) SRAM外部數據存儲器實驗；
(28) RS3232串口通訊實驗；
(29) SPI 總線接口實驗；
(30) IIC 接口， AT24C02讀寫實驗；
(31) IIC接口，PCF8563日歷時鐘實驗；
(32) D12 USB 從機通信實驗；
(33) SL811 USB 主機通信實驗；
(34) RTL8019 10M 以太網通信實驗；
