一、產品概述

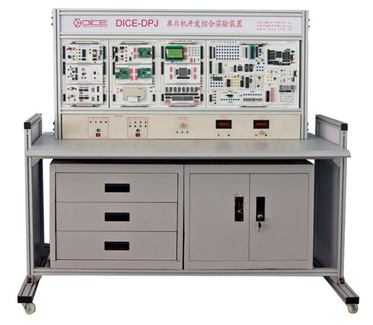

本實驗裝置功能同“DICE-DPJ-1型單片機開發綜合實驗裝置”基本一樣，在“DICE-DPJ-1型”基礎上增加了一定實驗?zāi)K，如RS232/485模塊、USB2.0通訊模塊、CAN總線通訊模塊、TCP/IP網絡通訊模塊，微型打印機模塊、CPLD實驗?zāi)K。
二、系統特點：
1、該實驗系統配置DICE-3000型高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，上位仿真軟件支持匯編、C語言�？蛇\(yùn)行于WIN98/2000/NT/XP操作系統平臺。
2、實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真器和PC機獨立運行學生自行設計的單片機系統。（可在線編程AT89S51/52/53系列單片機）
3、提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法。
4、可選配C8051F020單片機模塊，配備EC5仿真器。
5、可選配我公司專利產品DICE-DAQ數控式創新實驗平臺,可完成如四層電梯、交通燈控制、水塔水位自動控制等多達15個創新實驗。

三、技術性能

1、輸入電源：單相三線220V±10% 50HZ
2、工作環境：溫度-10℃~+50℃ 相對濕度<85%（25℃）海拔<4000m
3、絕緣電阻：大于3MΩ
4、裝機容量：小于0.5Kva
5、外形尺寸：135cm×60clm×140cm，以產品實物為準

四、系統配置
1．控制器單元掛箱：掛箱主要用于插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用于和其他掛箱連接。掛箱上的資源如下：
　

（1）8155接口模塊

（2）8255接口模塊

（3）8279鍵盤顯示接口模塊

（4）8253可編程定時器模塊

（5）MAX813硬件看門狗模塊

（6）I²C EEROM模塊

（7）8250模塊

（8）8251模塊

（9）AT24C02存儲器模塊

（10）PCF8563日歷時鐘模塊

（11）單次脈沖模塊

（12）93C46串行EEPROM模塊

（13）紅外線收發模塊

（14）DS18B20數字溫度傳感器模塊

（15）開關量輸入模塊

（16）關量輸出模塊

控制器單元掛箱支持CPU模塊和譯碼模塊：

模塊名稱	功能指標
51系列CPU模塊	支持80C31、80C51，含32K SRAM、64K ROM組成數據總線、地址總線和控制總線
Cygnal51CPU模塊(選配)	采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32K SRAM，組成數據總線、地址總線和控制總線
CPLD模塊	采用LATTICE公司的ispLSI1032E芯片
譯碼模塊	采用LATTICE公司的ispLSI1016E完成整個系統的譯碼工作

2.信號轉換單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和控制器單元掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
8位并行AD模塊	由AD0809模數轉換電路組成8路8位AD。
8位并行DA模塊	由兩只DA0832數模轉換電路組成2路8位DA。
12位并行AD模塊	由AD574模數轉換電路組成12位AD。
12位并行DA模塊	由TLV5613數模轉換電路組成12位DA。
I/O 擴展模塊	由兩塊74LS244芯片擴展成16路并行輸入電路。由兩塊74LS273芯片擴展成16路并行輸出電路。用74LS164芯片組成串轉并輸出電路。用74LS165芯片組成并轉串輸入電路。
轉換模塊	用LM311實現V/F電路和F/V電路用TLC549芯片組成串行AD轉換電路。用TLC5615芯片組成串行DA轉換電路。

3．通信與打印機單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接，打印機裝在掛箱的底板上。

掛箱支持的模塊：

模塊名稱	功能指標
RS232/RS485/CAN總線通信模塊	由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。由SJA1000芯片和TJA1050芯片組成CAN總線電路。
USB通信模塊	由1581芯片組成USB2.0通信模塊
網絡控制器模塊	采用RTL8019AS芯片

4．顯示與鍵盤單元掛箱：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
靜態顯示模塊	由74LS164芯片驅動
動態顯示模塊	采用8位8段LED數碼管。
液晶顯示模塊	提供128*64點陣的液晶顯示屏
CPLD模塊	采用LATTICE公司1032芯片
4*4行列式鍵盤	公共鍵盤

5、對象掛箱(一) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
繼電器模塊	由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。
光耦隔離模塊	由3個TLP521-4芯片組成12入12出。
LED顯示模塊	用16個LED燈組成邏輯電平測試電路
開關量模塊	用16個按鍵組成高低電平輸出電路

6、對象掛箱(二) ：掛箱上有三個（40P、40P、20P）扁平電纜接口槽用于和其他掛箱信號連接。

掛箱支持的模塊：

模塊名稱	功能指標
IC卡讀寫模塊	I2C總線實現IC卡的讀寫及識別
直流電機	帶驅動小直流電機，測速部分由1個霍爾傳感器組成
步進電機	采用四相步進電機，帶驅動電路
交通燈模塊	采用16個LED燈和四位數碼管組成。
語音處理模塊	采用1730專用語音芯片組成
PWM調制模塊	由324運放芯片組成,用于小直流電機調速

五、實驗項目
1、MCS-51單片機實驗項目：
軟件部分實驗：

1．清零程序

3．拼字程序

5．?dāng)?shù)據排序?qū)嶒?yàn)

7．無符號雙字節快速乘法子程序

9．多分支程序

2．拆字程序

4．?dāng)?shù)據區傳送子程序

6．查找相同數據個數

8．多分支程序

10．電腦時鐘實驗

硬件部分實驗：

1．P1口亮燈實

2．P1口轉彎燈實驗

3．P3.3口輸入，P1口輸出實驗

4．工業順序控制實驗

5．8255 A、B、C口輸出方波實驗

6．8255 PA口控制PB口

7．8255控制交通燈

8．簡單I/O擴展實驗

9．并行ADC 0809轉換實驗

10．并行DAC 0832轉換實驗

11．8279鍵盤顯示實驗

*12.通用打印機實驗

13.微型打印機實驗

14.I2C儲存卡讀寫實驗

15.語音芯片ISD173控制實驗（錄音）

16.語音芯片ISD1730控制實驗（放音）

17.繼電器控制實驗

18.步進電機控制

19.8253方波實驗

20.小直流電機調速實驗

21.16*16 LED點陣顯示實驗

22.128*64 LCD液晶顯示實驗

23.8250可編程異步通訊接口實驗

24.8251可編程通訊接口實驗

25.單片機RS232/485串行發送實驗

26.單片機RS232/485串行接收實驗

27.DS18B20單總線溫度測量實驗

28.紅外線遙控收發實驗

29.串行A/D TLC549轉換實驗

30.串行10位D/A TLC5615轉換實驗

31.PCF8563 I²C日歷時鐘實驗

32.MAX813看門狗實驗

33.PWM脈寬調制實驗

34.74LS164串并轉換

35.74LS165并串轉換

36.LM331 V/F轉換實驗

37.AT24C02 I2C總線存儲器讀寫實驗

38.串行存儲芯片93C46讀寫實驗

39.電子音樂演奏實驗

40.CAN總線通訊接口實驗

41.以太網TCP/IP協議接口實驗

42.USB2.0通訊接口實驗

43.LM331 F/V轉換實驗

44.LM331 V/F轉換實驗

45.AD574 12位并行模數轉換實驗

46.TLV5613 12位并行數模轉換實驗

47.4*4行列式鍵盤實驗

48.8位靜態顯示器實驗

49.8位動態顯示器實驗

50.光耦隔離模塊實驗

51.模擬十字路口交通燈實驗

2．CPLD模塊實驗

1.3×8譯碼器的設計

2.編碼器的設計

3.數碼轉換（二~十進制）及顯示

4.算術運算（4位全法器的設計）

5.四位并行乘法器

6.存儲器設計（SRAM）

7.設計基本觸發器（D，JK）

8.設計74LS160計數器功能模塊

9.狀態機電路設計

10.可控脈沖發生器

11.占空比可調信號發生器

3．嵌入式單片機(C8051F020)實驗（選配模塊）

1．?dāng)?shù)字I／O口交叉開關設置實驗

2.UART串能通訊實驗

3．配置內部和外部振蕩器實驗

4.片內模數轉換(ADC)實驗

5．I／O輸入、輸出實驗

6.片內數模轉換(DAC)實驗

7．定時器實驗

8.SRAM外部數據存儲器擴展實驗

9．外部中斷實驗

10.SPI串行Flash存儲器數據讀寫實驗

11．計數器實驗

4、DICE-DAQ數控式創新實驗平臺（選配模塊）：

1.機器人掃地雷

2.刀庫捷徑選擇

3.四層電梯

4.四級傳送帶

5.郵件分揀

6.水塔水位控制

7.交流電機Y/△起動開環控制

8.交通信號燈

9.步進電機

10.舞臺燈

11.LED顯示

12.液體混合裝置

13.八通道邏輯分析

14.溫度壓力

15.連線自檢。
