一、產品概述

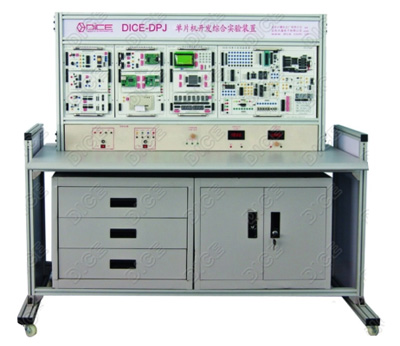

 “DICE-DPJ-3型 單片機技術實訓裝置”是根據“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓而研發的產品。適合高職院校、職業學校的《單片機原理與應用》，《單片機應用與實訓》等課程的教學實訓。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通訊等實訓，配備有專業的硬件仿真器、ISP在線下載器，并提供完善的實驗例程，是各大中專院校、職業學校單片機教學、課程設計以及科研開發的理想設備。實訓內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。
二、系統特點：
1、該實驗系統配置DICE-3000型高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，上位仿真軟件支持匯編、C語言。可運行于WIN98/2000/NT/XP操作系統平臺。
2、采用接口電路模塊化、CPU開發式結構，所用I/O口和資源全部引出開放；外圍模塊完全獨立開放，學生可以對各個應用接口電路進行單獨實訓，也可以組合多個應用接口電路進行綜合應用實訓。
3、提供了豐富的接口電路，如開關輸入/輸出、陣列式鍵盤、LED顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集，紅外收發等，這些單片機接口電路涵蓋了MCU的各個領域。
4、可提供獨立的單片機項目實訓包（選配），每個項目實訓包為一個獨立的單片機應用電路。如“語音遙控小車實訓包”包含小車實物、控制板（單片機系統）、喇叭、電源、配件、技術資料等。
5、可提供我公司專利產品DICE-DAQ數控式創新實驗平臺（選配）,可完成如四層電梯、交通燈控制、水塔水位自動控制等多達15個創新實驗。

1、 輸入電源：單相三線220V±10% 50HZ
2、 工作環境：溫度-10℃~+50℃ 相對濕度<85%（25℃） 海拔<4000m
3、 絕緣電阻：大于3MΩ
4、 裝機容量：小于0.5Kva
5、 外形尺寸：135cm×60clm×140cm，以產品實物為準。
6、 安全保護：具有漏電保護裝置，安全符合國家標準。

四、實訓裝置基本配置及功能
實訓裝置由控制屏、實訓掛箱、實訓桌、實訓禮包組成。

（一）控制屏
1、直流電源：+5V（5A）、-5V（1A）、+12V（1A）、-12V（1A）各一組。
2、實訓掛箱有DP-51、DP-600、DP-700，具體模塊配置如下表：

（二）單片機項目實訓包（選配）
提供獨立的單片機實訓項目包，用戶可根據需要進行選配。

五、實驗項目
（一）軟件實訓：
