一、概述
本實驗儀為適應不同類別、不同層次的專業需要，最新推出的模塊化新產品，本實驗力求使傳感器結構透明化，能加深學生對傳感器原理的認識。
二、配置及技術性能
1．信號源：1k~10kHz，幅度VPP=8V,帶數顯頻率計指示
2．直流穩壓源：±5V,±12v
3．恒流源：0~2OmA輸出
4．直流電壓表：0-2V、0-20V
5．智能溫控制模塊：測溫范圍0~400℃
6．溫度傳感器模塊：包括PN結，負溫?zé)崦綦娮�，LM35，鉑電阻，銅電阻，K型熱電偶，E型熱電偶
7．光電轉速傳感器模塊
8．應變傳感器模塊
9．差動變壓器模塊
10．霍爾傳感器模塊
11．電容傳感器模塊
三、實驗項目及模塊介紹
實訓項目與圖片
　

模塊圖片	實驗項目
	1、1號金屬箔式應變片實驗?zāi)K 1.1.1 (實驗一)單臂電橋性能實驗 1.1.2(實驗二)半橋性能實驗 1.1.3 (實驗三)全橋性能實驗 1.1.4（實驗四）金屬箔式應變片單臂、半橋、全橋性能比較 *1.1.5 (實驗五)金屬箔式應變片的溫度影響實驗 1.1.6（實驗六）直流全橋的應用—電子秤實驗
	2、4號電容式傳感器實驗?zāi)K 2.1.1（實驗七）電容式傳感器的位移特性實驗 2.1.2（實驗八）電容式傳感器動態特性實驗
	3、5號霍爾式傳感器實驗?zāi)K 3.1.1（實驗九）直流激勵時霍爾式傳感器的位移特性實驗 3.1.2（實驗十）交流激勵時霍爾式傳感器的位移特性實驗 3.1.3（實驗十一）霍爾式傳感器的應用—電流超限檢測報警器
	4、6號差動變壓器實驗?zāi)K 4.1.1（實驗十二）差動變壓器的位移特性實驗 4.1.2（實驗十三）激勵頻率對差動變壓器特性的影響 4.1.3（實驗十四）差動變壓器的零點殘余電壓補償實驗 4.1.4（實驗十五）差動變壓器的振動測量
	5、8號光電、轉速實驗?zāi)K 5.1.1（實驗十六）光電傳感器測速電路實驗 5.1.2（實驗十七）電渦流式傳感器測速電路實驗 5.1.3 （實驗十八）磁電式傳感器測速電路實驗 5.1.4（實驗十九）霍爾式傳感器測速電路實驗 5.1.5（實驗二十）光纖傳感器測速電路實驗 5.1.6（實驗二十一）光纖傳感器的位移特性實驗
	6、9號溫度傳感器特性實驗?zāi)K 6.1.1（實驗二十二）PN結溫度傳感器溫度特性實驗 6.1.3（實驗二十三）負溫?zé)崦綦娮铚囟忍匦詫嶒?/div> 6.1.4（實驗二十四）集成溫度傳感器LM35溫度特性實驗 6.1.5（實驗二十五）鉑電阻溫度特性實驗 6.1.6（實驗二十六）銅電阻溫度特性實驗 6.1.7 (實驗二十七)K型熱電偶測溫實驗 6.1.8（實驗二十八）E型熱電偶測溫實驗
	7、14號交直流、全橋、測量、差動放大實驗?zāi)K 7.1.1（實驗二十九）測量放大實驗

增強型選配模塊(可根據用戶需要，自行選配)

1. PSD光電位置傳感器模塊

2. CCD圖象傳感器模塊

3. 超聲波測距傳感器模塊

4. 長光柵位移傳感器模塊（帶直線絲杠，步進電機，單片機控制整個閉環運動系統）

5. 圓光柵位移傳感器模塊（帶電機，單片機控制整個閉環系統）

6. 液體水位流量傳感器模塊（自帶紅外線遙控，單片機閉環控制系統）

7. 扭矩傳感器模塊（帶力矩扳）

四、數據采集卡及配套軟件(選配件)

本軟件配合數據采集卡實時采集實驗數據，對數據進行動態或靜態處理和分析。

可顯示實驗內容，實驗圖形繪制，并支持保存實驗表格。

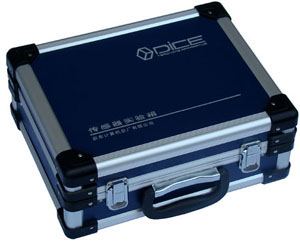

實驗箱外型
　
