系統組成

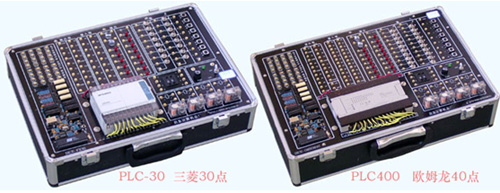

PLC實驗箱通常采用歐姆龍/三菱等國際品牌主機為主,具體是以用戶要求為準,不管你選擇什么主機多少個點都可以,我們可以根據您的要求專門設計,不另收設計費用。
實驗區域提供了電子實驗演示裝置;繼電器、撥碼開關、按扭組、開關組、顯示電路、電源等組合件,為聯機演示、模擬演示、實物現場控制提供了條件。
手持式編程器或計算機連接電纜是PLC可編程序控制器必不可少的輸入設備, 用于程序輸入,但在配套時由用戶跟據需要另行選配, 請用戶注意！手持式編程器通常用于現場編程, 優點: 小巧靈活, 方便攜帶。缺點: 輸入速度慢;計算機編程電纜用于計算機與PLC可編程序控制器之間的數據傳輸, 優點: 速度快, 利用現有程序傳輸不易出差錯。但必須有PC機。
廠方免費提供下列軟件：編程軟件;電子實驗演示裝置上位機演示軟件;與之配套的實驗程序和相關實驗指導材料。
技術參數：
1、輸入電源：AC: 220V50HZ 輸出DC 24V3A
2、工作環境溫度：-10-40℃ 相對濕度<85%(25℃)
繼電器四只、撥碼開關二位、按扭一組、開關一到二組、顯示電路二組
電子實驗演示屏裝置I/O端口:IN0-IN15 (有光電隔離) OUT0-OUT15(自適應電壓范圍5-24V)

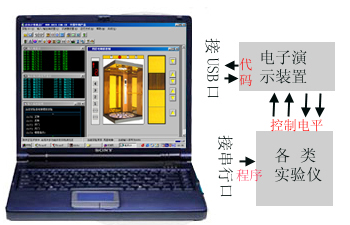

PLC主機和串口通信;電子實驗演示屏裝置用USB接口傳輸數據和提供5V電源供電。
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十五個控制實驗項目：
1 交通信號燈的自動控制
2 機器人自動掃地雷
3 加工中心刀庫捷徑方向選擇控制
4 驅動步進電機的控制
5 舞臺藝術燈飾的控制
6 四層電梯的控制
7 LED數碼管顯示控制實驗
8 交流電機Y/Δ形起動的控制
9 液體混合裝置的自動控制
10 水塔水位自動控制
11 四級傳送帶的模擬運行
12 郵件分揀系統的模擬運行
13 數字邏輯分析儀實驗
14 溫度壓力實驗
15 連線自動撿測系統
