一、產品概述

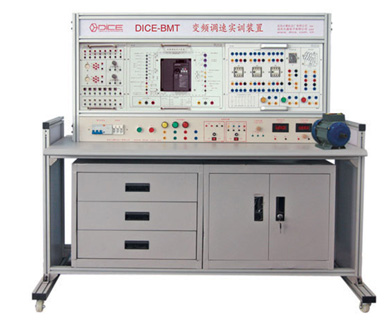

“BMT型變頻調速實訓裝置”是在總結當前變頻調速實訓教學的基礎上，推出的一款新的變頻調速實訓裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式教學，可充分培養學生的實際動手能力。

二、技術性能
1、輸入電源：三相四線(或三相五線) ~380V±10％ 50Hz
2、工作環境：溫度10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、裝置容量：<0. 5KVA
4、重 量：100kg
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、系統組成
實訓裝置由控制屏、實訓桌、變頻器實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電動機等組成。
（一）控制屏
1．交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制、同時具有漏電告警指示；提供三相相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2．直流電源、直流電壓／電流表、邏輯電平輸出及指示等
直流電壓：24V輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0-200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0~200nA、精度0.5級；
3、繼電接觸實訓組件

（二）三相鼠籠異步電動機
交流380V Y/△
（三）SMZ實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
四、實訓項目
繼電接觸控制實訓
1、三相鼠籠式異步電動機點動控制和自鎖控制
2、三相鼠籠式異步電動機聯鎖正反轉控制
3、三相鼠籠式異步電動機星/三角（Y/△）換接起動控制
變頻器控制實訓
4、變頻器功能參數設置
5、變頻器報警與保護功能
6、多段速度選擇變頻調速
7、外部端子點動控制
8、外部端子遙控控制
9、控制電機運行時間操作
10、控制電機正反轉運動控制
11、電壓/電流監視器信號輸出及顯示
12、瞬間停電變頻器參數設定
13、外部模擬量（電壓/電流）變頻調速
14、基于USB通信的變頻調速
15、基于三角波的變頻調速控制（需要BMT13）
16、三相異步電機的變頻調速
17、變頻器恒壓供水模擬控制
18、刨床模擬控制（多段速選擇）
組態王監控
19、直線加減速控制及顯示
20、基于三角波的變頻調速控制實時曲線（需要BMT13）
21、三相異步電機的變頻調速實時曲線
22、三相異步電機變頻調速時電壓、電流、輸出頻率采集顯示8
