系統組成：
（1）輸入電源：三相四線380V 50HZ
（2）工作環境溫度：-10~55℃　　相對濕度<85%（25℃）
（3） 可編程控制器：OMRON-SYSMAC-CPM2AH
CPM1A-MAD02-CH（模擬量模塊）四點輸入，一點輸出;
CPM1A-CIF-12（RS-485）（通信模塊）
（4） 變頻器歐姆龍3G3MV—A4004，具有先進的矢量控制，支持RS-422/485通訊(MODBUS協議)，易操作(操作面板上提供頻率給定旋鈕)，提供PID調節和節能控制，指令豐富，功能強大。
（5） 三相鼠籠式異步電動機
（6） 測速系統主要特點：

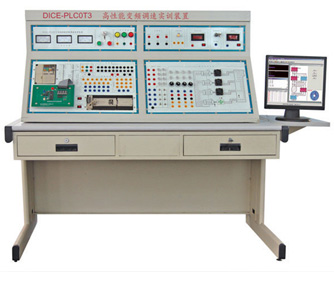

（1） DICE-PLC OT3型高性能變頻調速實訓裝置由我公司技術人員根據當前的教學需求，最新研制出的教學實驗設備。該裝置結合了變頻調速的最新應用技術，充分考慮了可靠性、安全性與實用性。系統提供開放式實訓教學，可充分培養學生的實際動手能力。
（2）該實訓裝置將可編程控制器的輸入輸出端口以及變頻器的相關輸入輸出端口、控制端口留出，用戶可以方便的擴展模塊�？梢酝瓿伞翱删幊炭刂萍夹g(shù)”，“變頻調速技術”等課程的相關教學實訓。
（3）該實訓裝置綜合了可編程控制技術與變頻調速技術，在實驗項目中有充分的體現。變頻器的應用從簡單的手動操作到可編程控制器通過通信定位控制，另有恒壓供水系統，可以讓學生了解變頻調速技術的實際應用，培養學生綜合運用所學知識的能力。
（4）該實訓裝置設有數控式實驗演示模擬裝置，裝置用扁平線連接實訓裝置中可編程控制器的輸入輸出端口，并通過USB接口與電腦連接，另有配套的圖形軟件，通過編制程序，對模擬控制對象進行實時控制，實驗項目豐富。裝置中還有指示燈以及開關可以用做可編程控制器基本指令演示。
實驗項目：
（一）變頻調速技術
1、變頻器基本功能參數設置與操作實訓
2、外部回路組合變頻調速實訓
3、變頻器報警與保護功能實訓
4、異步電機的變頻開環調速實訓
5、異步電機的變頻閉環調速實訓
6、基于PLC模擬量方式的變頻器閉環調速
7、基于PLC通信方式的變頻器開環調速
8、基于PLC通信方式的變頻器閉環定位控制
9、恒壓供水模擬系統實訓
（二）可編程控制技術
1、 指令實驗
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
2、 清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
3、 數控式實驗演示模擬裝置實驗：
閉環控制:機器人掃地雷、刀庫捷徑選擇、四層電梯、四級傳送帶、郵件分揀、水塔水位控制、交流電機Y/△起動、開環控制:交通信號燈、步進電機、舞臺燈、LED顯示、液體混合裝置、八通道邏輯分析、溫度壓力、連線自檢。
4、可提供組態棒圖實驗
