一、產品特點

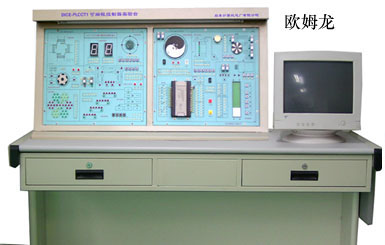

（1）DICE- PLCOT1可編程控制器實驗臺由我公司技術人員根據用戶的需要，最新研制出的教學實驗設備。該設備把PC（可編程序控制器）主機和所有實驗?zāi)K組合設計在左右二塊電路板上，使用戶無論是在教學活動或項目開發中使用和移動更加靈活方便。更重要的是系統的實驗?zāi)K比以往的大型實驗臺設計更加緊湊、合理，實驗項目更加豐富。是目前國內市場上一款性價比極高的PC教學實驗設備。
（2）實驗?zāi)K引用了步進電機和減速步進電機;直流電機和減速直流電機;共五個電機和十二個傳感器件,將四層電梯模型、電機起動模型、刀庫模型、攪拌機模型、步進電機模型直接做到里邊,減速步進電機配有單片機控制的司服電路,使運轉更平滑精確;實驗?zāi)K還引用了十個繼電器,其中提供了一組開放式繼電器,讓學生撐握繼電器在正反轉電路中的應用方法;使實驗?zāi)K可完成閉環電路的實驗,有效地保證了硬件電路的完善程度;保證了實驗質量的深入程度和實驗的逼真程度。
（3）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（4）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。實驗箱采用OMRON40點主機（輸入24點，輸出16點），完全能夠滿足目前高等院校的PC教學需示。用戶如需其它指定型號也可以定做,實驗箱設計制作精良,功能完善。
二、技術性能
1、輸入電源：AC: 220V 50HZ 有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）： 歐姆龍OMRON-CPM1A-40CDR-A輸入24點、輸出 16點; 西門子CPU226 輸入24點、輸出 16點;
三菱FX1S-30MR 16點輸入14點輸出
西門子CP226 40點 24點輸入16點輸出
西門子CP224 24點擴展8點 16點輸入16點輸出
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十二個模塊控制實驗項目：
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 (支持自動識別當前位,自動糾正定位誤差)
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制
9.液體混合裝置的自動控制
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
可提供組態棒圖實驗
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令 1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令: 1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
幾個基本電路的編程： 常用啟動/停止電路 延時接通/斷開電路（計數器的應用） 閃爍電路 移位寄存器的應用 實驗箱配有實驗指導材料,連接線等附件,免費提供軟件及實驗程序。
注意:下載電纜和手持式編程器屬選配件,通常供貨中用戶根據需要選配,在造計劃訂合同時別忘了。 |
