一、產品概述

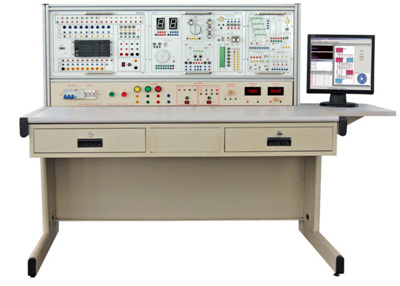

“DICE-PLC1D-OM可編程控制器綜合實訓裝置”是按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》課程的教學與技能實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、裝置特點
1．采用積木組合式結構，配套組態監控軟件，實現仿真化、信息化實訓教學，體現實訓教學的網絡性和系統性。
2．項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

三、技術性能
1、輸入電源：三相四線(或三相五線) ~380V±10％ 50Hz
2、工作環境：溫度10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、裝置容量：<0. 5KVA
4、重 量：100kg
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊(含豐富的工業現場設備模擬實訓對緣)、交流電動機。
（一）控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1．交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制；提供三相相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2．直流電源、插座等
提供24V直流電源，有過電流保護功能；提供220V插座，方便實驗中外接設備。
3．主機實訓組件(用戶根據需要選擇1種)：
（1）OM11主機實訓組件

（三）三相鼠籠異步電動機（需PLC-805）
交流380V Y/△
（四）SMZ實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

五、實驗項目
PLC基本技能實訓
1．PLC認知 (軟硬件結構、系統組成、基本指令、接線、編程下載等)
2．典型電動機控制實操實訓(點動、自鎖、正反轉、星三角換接啟動等) （需PLC-805）
3．PLC仿真實訓
PLC模擬控制應用實訓
