（點下圖可放大）

一、產品概述

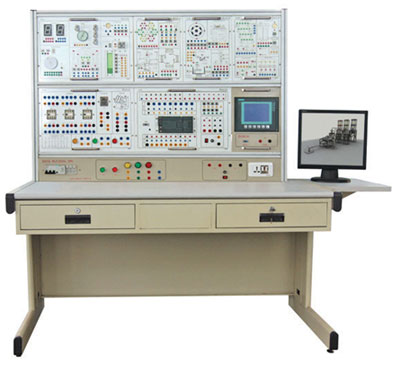

“DICE-PLC3D-MT 網絡型可編程控制器綜合實訓裝置”是根據《中華人民共和國教育行業標準一電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》、《觸摸屏技術》課程的教學與技能實訓。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、裝置特點
1．采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸屏、總線通信模塊等，配套組態監控軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2．項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3．基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置(從站)PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意一臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PIC完成對各種實訓對象的控制，并進行組態實時監控(1：l通信)。
三、技術性能
1、輸入電源：三相四線(或三相五線) ~380V±10％ 50Hz
2、工作環境：溫度10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、裝置容量：<0. 5KVA
4、重 量：100kg
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊(含豐富的工業現場設備模擬實訓對緣)、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1．交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制；提供三相相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
提供三相相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2．直流電源、直流電壓／電流表、開關指示燈等
直流電壓：24V、±12V、+5V輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0-200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0~200mA、精度0.5級；撥動開關、LED指示燈等。
3．主機實訓組件(用戶根據需要選擇一種)：
（1）MT31主機實訓組件：

（四）觸摸屏組件Screen-01（可選配）
顯示屏 5.6" TFT 液晶屏,分辨率 320 × 234 像素 ,亮度 300 cd/m² , 64K彩色,背光燈 1 CCFL (最低保證壽命 >30000 小時) ,存儲器 8 MB Flash ROM + 16 MB DRAM, 通信端口 2個RS/232/485/422口,1個USB SLAVE口, 打印端口 1 個DB15。
（五）DS電機導軌、測速系統及轉速顯示（可選配）
包含測速系統、數顯轉速表及固定電機的導軌等，提供電壓反饋信號。能夠完成各種速度開/閉環及定位實訓。
（六）三相鼠籠異步電動機
交流380V Y/△
（七）SMZ實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
（八）單片機掛箱（可選配）
1、MCU-1型（51模塊）
2、MCU-2型（51，96，88模塊）
（九）PLC-3D 3D虛擬交互仿真軟件（可選配）

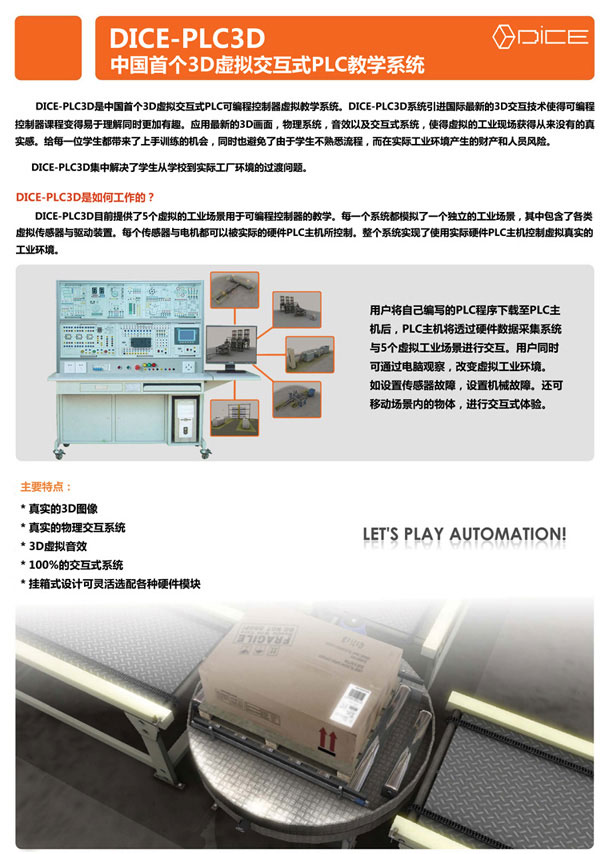

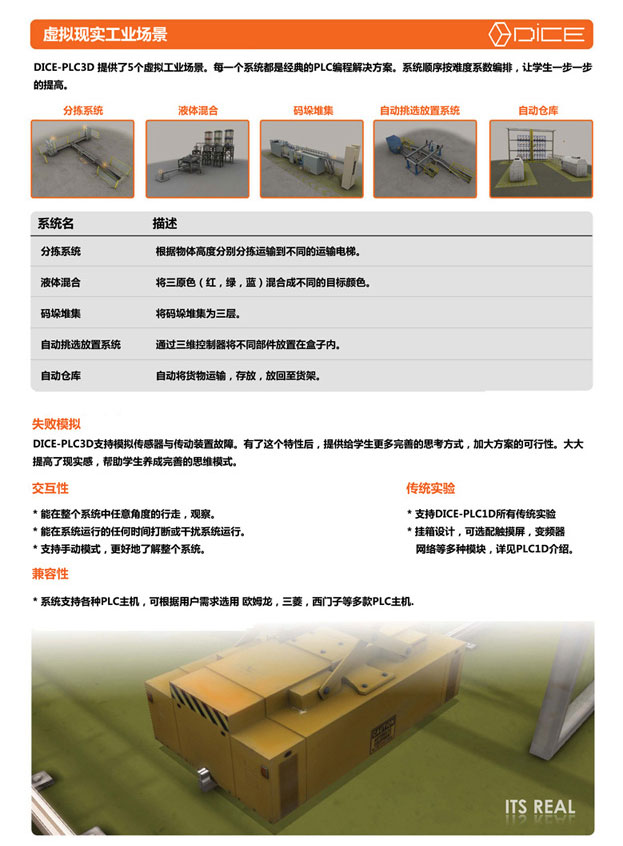

DICE-PLC-3D是啟東計算機總廠與國際公司合作研發的PLC可編程控制器虛擬教學系統。該系統引進國際最新的3D交互技術使得可編程控制器課程變得易于理解同時更加有趣。應用最新的3D畫面，物理系統，音效以及交互式系統，使得虛擬的工業現場獲得從來沒有的真實感。給每一位學生都帶來了上手訓練的機會，同時也避免了由于學生不熟悉流程，而在實際工業環境產生的財產和人員風險。 DICE-PLC3D集中解決了學生從學校到實際工廠環境的過渡問題。
五、實驗項目
PLC基本技能實訓
1．PLC認知,Gi~lI(軟硬件結構、系統組成、基本指令、接線、編程下載等)
2．典型電動機控制實操實訓(點動、自鎖、正反轉、星三角換接啟動等)
3．PLC仿真實訓
PLC模擬控制應用實訓

單片機掛箱（選配）
MCU-1型
完成的實驗項目有（帶星號的需選配件支持）：
(一)軟件實驗

注：實驗項目前打*號為選配擴展卡實驗

MCU-2型
完成的實驗項目（帶星號的需選配件支持）
51部分實驗：（CPU：AT89S52）

96部分實驗（CPU：80C196KB）
軟件實驗

88實驗部份
軟件實驗：

閉環控制:
