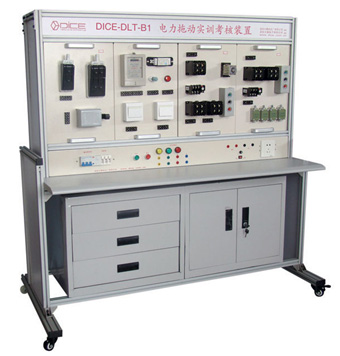

一、概述
滿足機電設備安裝與維修、機械制造與控制等專業“電機拖動與控制”等課程的實驗、實訓教學。具有很強的綜合性、直觀性、開放性。要求既能滿足中職實驗、實訓需要，還能滿足高職實驗、實訓需要。
二、技術性能與要求
1. 輸入電源：三相四線 AC380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：≤1.5kVA
4. 人身安全保護體系：
設有電壓型漏電保護器，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷輸出電源。
設有電流型漏電保護器,如果隔離變壓器后的線路及實驗過程中的接線等有漏電現象,即能告警并切斷輸出電源。
強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
5. 實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。實驗桌設有兩個抽屜，用于放置工具。另外實驗桌底部裝有四個萬向輪和四個固定調節機構，便于移動和固定。
6. 實驗連接線及配件：采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
三、實驗裝置的配置及功能
1.三相四線制(或三相五線制)電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2.控制屏電源由接觸器通過起、停按鈕進行控制。
3.屏上裝有電壓漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷總電源，確保實驗進程安全。
4.屏上裝有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值時，即切斷電源。
四、可完成的實訓項目
1. 三相鼠籠式交流異步電動機
2. 三相異步電動機通電延時Y—△起動控制
3. 三相鼠籠異步電動機降壓啟動反接制動控制線路
4. 繞線式交流異步電動機自動起動控制線路
5. 三相異步電動機直接啟動控制
6. 三相異步電動機接觸器點動控制線路
7. 三相異步電動機接觸器自鎖控制電路
8. 用倒順開關的三相異步電動機正反轉控制
9. 接觸器聯鎖的正反轉控制線路
10. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
11. 雙重聯鎖的三相異步電動機正反轉控制線路
12. 三相異步電動機的多地控制
