一、概述

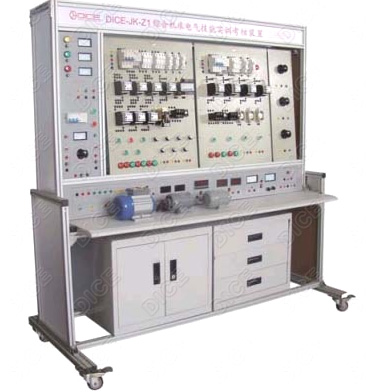

該裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。

二、特點
1、電氣控制線路或電子線路實訓元件都裝在掛板上，操作方便、更換快捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房。
3、技能實訓用的控制線路和配套的小電機可模擬工廠各類的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
4、裝置設有漏電保護器，能確保操作者的安全；各電源的輸出均有短路保護等功能，各測量儀表均有保護功能，使用安全可靠。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。
6、考核裝置隨機配有“故障開關箱”，設有多達16個故障設置開關，可方便地設置各種典型常見故障，滿足技能實訓及考核的需要。
三、技術性能
1、輸入電壓：三相四線制380V±10％，50Hz
2、工作環境：環境溫度范圍為-5℃~+40℃，相對濕度<85％(25℃)
3、裝置容量：<1.5KVA
4、重量：100Kg
5、尺寸：1720×720×1780
6、漏電保護動作電流：<30mA；漏電保護動作時間：<0.1S。

四、實訓裝置的配置及功能
（一）電源、儀器控制屏
控制屏為實訓提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
（1）三相四線輸入，通過漏電保護器，接通總電源，由接觸器通過起、停按鈕進行操作
（2）設有450V指針式交流電壓表三只，指示輸入的三相電源電壓
2、交直流電源
（1）勵磁電源：直流220V/0.5A，具有短路保護。
（2）電樞電源：直流0~220V/2A連續可調電源一路，具有短路保護和數字電壓表顯示。
（3）可調交流電源：交流0~220V連續可調，設有短路保護。
（4）各種交流電源：設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源。打開開關，變壓器副邊就即可輸出110V、36V、20V、20V、12V、6.3V的交流電壓以供實驗所需。
（5）直流穩壓電源：±12V，+5V各一路，具有短路保護。
（6）直流可調穩壓電源：設有電壓調節和電流調節，調節電位器即可得到0~24V、0~2A的直流電源。
3、交直流儀表
（1）交流數字電壓表：0~500V交流數字電壓表一只
（2）交流數字電流表：0~5A交流數字電流表一只
（3）交流功率表：四位數顯單相交流功率表，通過按鈕可以輪換顯示視在功率、有功功率、無功功率、電流、電壓、頻率、功率因數等參數，具有上、下限報警控制功能，內置繼電器可選擇視在功率、電流、電壓報警有效。
（4）直流數字電壓表：0~300V直流數字電壓表
（5）直流數字電流表：測量范圍0~5A，三位半數顯。
4、整流二極管：IN5408 四只

（二）實訓臺架
實訓臺架設計新穎，用鋁合金、高密度層壓板制作，支架結合部位用加強筋加固，鋁合金表層經氧化處理，臺架牢固，美觀大方。

五、實訓項目
1．CA6140普通車床電路實訓考核實驗
2．T68型臥式鏜床電路實訓考核實驗
3．X62W萬能銑床電路實訓考核實驗
4．電動葫蘆電路實訓考核實驗
