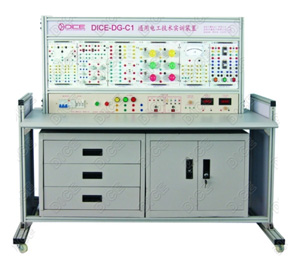

型號：DICE-DG-C2 通用電工技術實訓裝置(豪華版)

圖片為供參考，以實物為準。上圖為豪華型鋁合金實驗桌，另有基本型鋼制實驗桌

產品介紹：

 本裝置是我企業根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的產品。該裝置適合高職、高專“電路分析”、“電工基礎”、“電工學”、“電機控制”、“繼電接觸控制”等課程的實訓大綱要求，也適用于中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。

一、技術性能
1．輸入電源：三相四線(或三相五線)380V±10％ 50Hz
2．工作環境：溫度-l0℃~+40℃，相對濕度<85％(25℃) 海拔<4000m
3．裝機容量：<1.5kVA
4．重量：100kg
二、實訓裝置的基本配置及功能
本實訓裝置主要由電源控制屏、實訓桌、實訓掛箱等組成。
(一)控制屏
控制屏通過漏電保護開關控制總電源，帶短路保護，有啟動停止按鈕控制電源，并有三相指示燈顯示：
1．控制及交流電源部分
(1)提供三相固定380V交流電源及單相0~250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA／0~250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。
(2)設有實訓用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實訓使用，可防止燈絲損壞。
2．儀表部分
(1)交流數字電壓表一只：測量范圍0~500V
(2)交流數字電流表一只：測量范圍0～5A
(3)直流數顯電壓表一只：測量范圍0~200V
(4)直流數顯毫安表一只：測量范圍0~2000mA
（5）單相數字功率表：提供有功功率、無功功率測量，并有上下限報警指示。
3．直流電源部分
(1)提供0.0~30V／0.5A可調穩壓電源2路，從0V起調，具有截止型短路軟保護和自動恢復功能。
(2)提供固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
(3)提供一路0~200mA連續可調恒流源，從0mA起調，調節，精度1‰，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
（二）實訓掛箱
1.DG-601電路基礎實訓
提供函數信號發生器及頻率器，函數信號發生器提供正弦波、三角波、方波三種波形選擇，頻率及幅度可調，頻率分四檔調節，調節范圍0~200KHz。
完成實驗內容有基爾霍夫定律驗證、疊加原理、RLC串聯諧振、回轉器、負阻抗變換器、受控源VCCS、CCVS、CCCS、VCVS、戴維南定理、諾頓定理。
2.DG-602電路基礎實訓
提供一階二階動態電路、RC串、并聯選頻電路、RC 雙T選頻網絡電路，還提供多種分類器件如電阻、電阻、二極管，和可調電位器（470、1K、2K、10K、100K、200/3W多種規格），學生可根據需要搭建自己的電路。同時還提供F十進制可變電阻器0~99999.9Ω
3.DG-603綜合技能實訓
電流表、電壓表和歐姆表的設計；運算放大器的應用實訓、報警保護電路的設計及其應用實訓、互感器的應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。
4.DG-604三相電路實訓
提供三組燈泡，黃、綠、紅各三個，提供高壓電容三組，每組各三個。完成三相電路相關實驗。
5．DG-605日光燈實驗、變壓器實驗、單相電度表、互感實驗、二端口網絡/互易定理
鐵芯變壓器一只(36V／220V)，原、副邊均設有電流插座，方便測試，另一只為220V/12V，提供雙路輸出；互感線圈一組，實訓時臨時掛上，兩個空心線圈Ll、L2裝在滑動架上，可調節兩個線圈的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220v、3／6A，實訓時臨時掛上，其電源線、負載線均己接在電度表接線架的接線柱上，實訓方便。
6. DG-04繼電器實訓
提供交流接觸器(線圈電壓為 220V)三只，時間繼電器一只、熱繼電器一只，按鈕三只(黃、綠、紅各一只)。
7.三相鼠籠電機(Y-Δ380V)
8.實訓連接線
據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強電采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅制件外套鈹青銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
三、實訓桌
基本型：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右各設有一個抽屜。
豪華型：實訓桌采用鋁合金型材結構，防火面板，同時可選配工具鐵柜，組合方便靈活。
四、實訓項目
電工基本技能實訓

1.交流電源源及供電主回路采用三相四線制(或三相五線制)電源輸入，經電流型漏電保護器、接觸器到三相輸出，安全、方便、使用可靠。
2.單相交流電源0~250V連續可調。
3.屏上裝有漏電保護開關，起漏電保護作用，確保實訓操作安全可靠
4. 屏上380V交流電源輸出處裝有三相熔斷器，確保裝置電流太大可以及時斷開，起短路保護作。
5.實訓連接線及插座采用不同的結構，使用安全、可靠。
