型號：DICE-DG-D2電工技能.電路分析實訓裝置

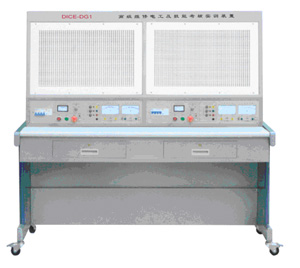

圖片為供參考，以實物為準。上圖為豪華型鋁合金實驗桌，另有基本型鋼制實驗桌

產品介紹：

一、概述
該實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。
二、特點
1、電氣控制線路或電子線路實訓元件都在網孔板上自己搭建，操作方便、更換快捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房。
3、技能實訓用的控制線路和配套的小電機可模擬工廠各類的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
4、裝置設有漏電保護器，能確保操作者的安全；各電源的輸出均有短路保護等功能，各測量?jī)x表有保護功能，使用安全可靠。
三、技術性能
1、輸入電壓：三相四線制380V±10％，50Hz
2、工作環境：環境溫度范圍為-5℃~+40℃，相對濕度<85％(25℃)
3、裝置容量：<1.5KVA
4、重量：100Kg
5、漏電保護動作電流：<30mA；漏電保護動作時間：<0.1S。
四、實訓裝置的配置及功能
1、 交流電源
實訓臺提供線電壓380V和相電壓220V兩種電源；
2、 交流電表
數顯交流電壓表：量程范圍0~500V
數顯交流電流表：量程范圍0~3A
3、 直流電表
數顯直流電壓表：量程范圍0~200V；
4、 直流電源輸出
固定直流電壓源：±12V、±5V
可調直流電壓源：0~+12V，-12V~0
可調直流電流源：0~20mA并帶表頭指示
5、 實訓桌
基本型：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右各設有一個抽屜。
豪華型：實訓桌采用鋁合金型材結構，防火面板，同時可選配工具鐵柜，組合方便靈活。
6、 網孔板
每臺配置用3塊全不銹鋼網孔板，網孔板骨架為不銹鋼方管制作，牢固美觀。每塊不銹鋼板帶有鋁合金把手，方便裝卸。
7、 電路分析DICE-DGA掛箱
VCCS受控源電路、CCVS受控源電路、回轉器電路、負阻抗變換器電路、戴維南定理驗證電路、雙口定理驗證電路、疊加定理驗證電路、串聯諧振電路、一階二階動態電路、選頻電路。還提供多種分類器件如電阻、電阻、二極管，和可調電位器（1K、5K、10K、20K、50K種規格），學生可根據需要搭建自己的電路。
掛箱還提供低頻函數信號發生器
波形：正弦波、方波
頻率范圍：100HZ~10KHZ
幅值：方波、正弦波（ 峰--峰值：0~10V）
指針式電壓表：1只0～30V，1只0～5V
指針式電流表： 1只0~1mA，1只0~20mA可同時滿足多個測試點電壓、電流的動態監測。
提供經典實驗電路以及實驗用的電阻等器件
8, 安全保護
實訓臺設有鑰匙開關控制總電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有漏電保護與短路保護。
五、實訓項目
電路分析部分：
1. 線性與非線性元件的伏安特性。
2. 電位及其與電壓關系的研究。
3. 基爾霍夫定理。
4. 疊加定理。
5. 電壓源與電流源的等效變換。
6. 戴維南定理。
7. 受控源VCVS、VCCS的實驗。
8. 典型電信號的觀察和測量。
9. RC一階電路的響應測試。
10. 二階電路的響應測試。
11. RC選頻網絡特性測試。
12. R、L、C元件在正弦電路中的特性實驗。
13. R、L、C串聯諧振電路的研究。
14. 雙口網絡測試。
15. 其它電路的研究。
電工部分：
1．電工常用工具使用與識別
2．單相電度表的安裝
3．漏電保護器的選用與安裝
4．熔斷器的選用與安裝
5．單開關控制照明電路
6．雙開關控制照明電路
7．特殊開關控制的照明電路
8．日光燈電路和遙控門鈴電路
9．電壓表、電流表安裝電路
10．三相異步電動機點動控制
11．三相異步電動機單向自鎖控制
12．三相異步電動機點動單向起動混合控制電路
13．三相異步電動機兩地單向自鎖電路
14．正、反轉控制電路（倒順開關）
15．正、反轉控制電路（交流接觸器互鎖）
16．正、反轉控制電路（機械按鈕互鎖）
17．正、反轉控制電路（交流接觸器、機械按鈕雙重互鎖）
18．帶點動的正、反轉控制
19．兩臺電動機順序啟�？刂�
20．單按鈕控制電動機啟動和停止電路
21．三相異步電動機鈕Y/△切換控制
22．用時間繼電器實現Y△切換控制
23．兩個接觸器實現Y△切換控制
24．三個接觸器實現Y△切換控制
25． C620型車床控制電路
