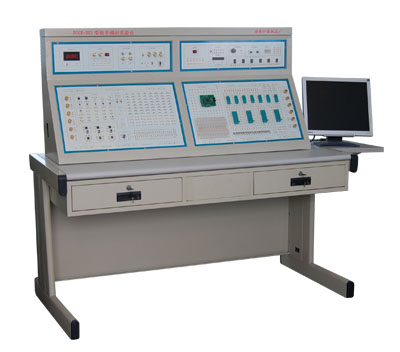

DICE-DZ1型電子技術實訓臺充分考慮到目前電子系統設計和教學的需要，把實訓臺設計成一個電子系統綜合設計平臺，在上面可任意搭建模擬、數字、集成電路器件，可以做任何電子類實驗。DICE-DZ1型電子技術實訓臺以實用、可靠、功能齊全為指導思想,從簡單到復雜,以模擬、數字、EDA功能技術指標完善為目標,完全適用于各類學校的電子技術類教學與研發。
DICE-DZ1型電子技術實驗臺由四塊實驗板組成，一面為模擬電路實訓板、一面為數字電路實訓板。另二塊為模擬、數字、EDA的實訓提供必須的電壓源信號源。
模擬電路實訓板組成及實訓項目：
根據常規的模擬電路提供了多種直流電源,信號源、交直流電壓源、數字式電壓表等基本配置,以及有供自助選用的獨立開放的各種器件：有電位器、運放電路、電 阻電容、二三極管、穩壓管復合管、揚效應管、可控硅、穩壓模塊，還有直流電機、喇叭、開關及IC插座等,如果需要在推薦實驗以外搭建其它電路,實驗臺還提 供了由許多元器件插孔和鎖緊金孔組合而成的自助實驗區供創新開使用。
技術參數：
①電源： 輸入：AC 220V±10%，50HZ
輸出：輸入：AC 220V±10%，50HZ
輸出：※DC：- 5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC：±12V，+5V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②直流電壓信號源： 雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:1HZ-200KHZ 分別可輸出方波、三角波、正弦波三種波形
④數字式直流電壓表
⑤有充足的元件支持推薦的實驗項目
⑥兩個獨立的運算放大器(741)；集成功放(LM386)
|
