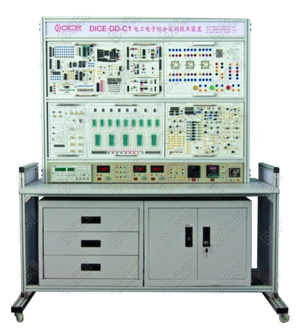

圖片為供參考，以實物為準。上圖為豪華型鋁合金實驗桌，另有基本型鋼制實驗桌

 本裝置是我企業根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的產品。該裝置適合高職、高專的“電路分析”、“電工基礎”、“電工學”、“模擬電子技術”、“數字電子技術”、“電機控制”、“繼電接觸控制”、“單片機技術”、“EDA技術”、“微機原理與接口”等課程的實訓大綱要求，也適用于中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。

一、技術性能
1．輸入電源：三相四線380V±10％ 50Hz
2．工作環境：溫度-10℃～+40℃，相對濕度<85％(25℃)海拔<4000m
3．裝機容量：<1.5kVA
4．外形尺寸：以產品實物為準

二、實訓裝置的基本配置及功能
本實訓裝置主要由電源控制屏、實訓桌、實訓掛箱等組成。
(一)DD-0l電源、儀表控制屏
控制屏為全鋁合金框架結構，美觀大氣，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、各種測試儀表及實訓器件等，具體功能如下：
1．控制及交流部分
（1）提供三相固定380V交流電源，每相均有指示燈指示。
2．儀表部分
（1）數顯交流電壓表：量程范圍0~500V
（2）數顯交流電流表：量程范圍0~3A
（3）數顯直流電壓表：量程范圍0~200V；
3．直流電源部分
（1）提供一路DC：0.0～30V／0．5A可調穩壓電源。
（2）提供DC：0~＋12V，0~－12V可調穩壓電源各一路。
（3）提供四路固定直流電源輸出：±12V、±5V。
（4）提供一路0～20 mA連續可調恒流源，并帶表頭指示
4．交流電源部分
提供兩路7.5V交流電壓。
5．提供一只單相電源插座面板，可提供給外部儀器（如示波器等）接插電源
6． 安全保護
實訓臺設有鑰匙開關控制總電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有漏電保護與短路保護。

(二)實訓組件掛箱與實訓項目
電工部分
1. 電路分析DICE-DGA掛箱
VCCS受控源電路、CCVS受控源電路、回轉器電路、負阻抗變換器電路、戴維南定理驗證電路、雙口定理驗證電路、疊加定理驗證電路、串聯諧振電路、一階二階動態電路、選頻電路。還提供多種分類器件如電阻、電阻、二極管，和可調電位器（1K、5K、10K、20K、50K種規格），學生可根據需要搭建自己的電路。
掛箱還提供低頻函數信號發生器：
波形：正弦波、方波
頻率范圍：100HZ~10KHZ
幅值：方波、正弦波（ 峰--峰值：0~10V）
指針式電壓表：1只0～30V，1只0～5V
指針式電流表： 1只0~1mA，1只0~20mA可同時滿足多個測試點電壓、電流的動態監測。
提供經典實驗電路以及實驗用的電阻等器件
2. 網孔板
每臺配置用3塊全不銹鋼網孔板，網孔板骨架為不銹鋼方管制作，牢固美觀。每塊不銹鋼板帶有鋁合金把手，方便裝卸。
3．配置器件及工具（每臺配置，主要電器器件采用德力西品牌或同等級器件）

4.實訓連接線
據不同實訓項目的特點，配備不同規格的實訓連接線，強電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅制件外套鈹青銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

電子部分
1．DZ-M 01模擬電路掛箱
提供比例運算電路、加法運算電路、減法運算電路、積分運算電路、微分運算電路和運算放大器的調零、整流濾波電路、集成穩壓電路、RC串并聯選頻網絡振蕩器電路、CMRR、Uos、Ios、Aud測試電路、可控硅觸發調壓單元、三角波、方波發生器、集成函數發生器、RC橋式正弦波振蕩器、基本放大電路、場效應管電路、差分電路、雙T網絡RC正弦波振蕩器、壓控振蕩器實驗電路，穩壓管以及各種電容、電位器、電阻實訓項目的電路元件，此電路中的部分元件線路已經連好，另外部分元件可以在本實訓中用，也可以作為單獨元器件用。
2．DZ-M02模擬電路掛箱
提供模擬運算電路、有源濾波器電路、射極單管放大電路、方波發生器電路、低頻功率放大器電路、LC振蕩及選頻放大器電路、OTL功率放大器電路，每個電路都提供不同的參數，學生可以根據實訓原理圖連接電路，也可以自己設計電路。
3．DZ-D01數字電路掛箱
提供高可靠鎖緊式集成電路插座(20P共9只)，高可靠鎖緊式集成電路插座(40P共5只)，16位LED指示燈，16位開關電平輸出，6位LED數碼管顯示（BCD碼），2位LED數碼管顯示（八段全部引出）
4．DZ-D02數字電路掛箱
提供直流電壓源、信號發生器、手動單脈沖（兩路）、時序脈沖、固定脈沖、數字頻率計、8421撥碼開關（4路）、可調電位器（1M、500K、100K、47K、10K、1K）。

單片機、微機、EDA部分
1、單片機DP-51 CPU掛箱
含DICE-3000仿真器、CPU-AT89S52、開放式4*6鍵盤實驗電路、8155、8250、8251、8253、8255、8279、RS232等常用接口電路、8MHZ頻率源模塊、PCF8563日歷時鐘電路、AT24C02電路、93C46串行EEPROM、紅外線接收電路、DS18B20數字溫度傳感器電路、開關邏輯電平輸入、輸出電路、邏輯筆電路等。
2、DP-600模塊掛箱
十六位邏輯電平顯示、八位按鈕開關輸入、I2C總線接口、串行靜態顯示、動態掃描顯示、16*16點陣顯示、雙色點陣顯示、128*64液晶顯示、音頻驅動、語音錄放（含麥克風）、串行A/D轉換接口 、串行D/A轉換接口、并行A/D轉換接口、并行D/A轉換接口、MC14433轉換接口、溫度傳感器及溫度控制、F/V轉換接口、V/F轉換接口、直流電機驅動（實物）、
四相步進電機驅動（實物）、RS-232通信接口、RS-485通信接口、PWM脈寬調制、汽車信號燈/交通燈模擬。
3、DP-700模塊掛箱
提供低頻信號源 ，可產生方波、三角波、正弦波 ；計數器/頻率計電路，液晶顯示；光耦隔離模塊電路 ；3路繼電器控制電路；單片機最小系統；實驗?zāi)�塊擴展單元。
4、DP-8086微機原理與接口掛箱
實驗?zāi)�塊部分由AD/DA電路;開放式鍵盤實驗電路;16×16點陣電路;8155、8250、8251、485、8253、8279、8237.、8255、8259、0832、0809、等常用接口電路、232.接口電路、小型直流電機、步進電機、壓力傳感、電子音響電路等,128*64組成的LCD圖文實驗液晶顯示電路,6位LED數碼顯示、繼電器電路、8位邏輯電平電路、16位電平顯示電路。
5、CPLD/FPGA模塊
配相應下載線，引出芯與所有I/O口，便于用戶實驗。

三、實訓桌
實驗桌：實驗桌為鋁合金框架結構，桌面為防火耐磨高密度板。實驗桌設有兩個抽屜，用于放置工具。

四、實訓項目
電路分析部分：
1. 線性與非線性元件的伏安特性。
2. 電位及其與電壓關系的研究。
3. 基爾霍夫定理。
4. 疊加定理。
5. 電壓源與電流源的等效變換。
6. 戴維南定理。
7. 受控源VCVS、VCCS的實驗。
8. 典型電信號的觀察和測量。
9. RC一階電路的響應測試。
10. 二階電路的響應測試。
11. RC選頻網絡特性測試。
12. R、L、C元件在正弦電路中的特性實驗。
13. R、L、C串聯諧振電路的研究。
14. 雙口網絡測試。
15. 其它電路的研究。
電工部分：
1．電工常用工具使用與識別
2．單相電度表的安裝
3．漏電保護器的選用與安裝
4．熔斷器的選用與安裝
5．單開關控制照明電路
6．雙開關控制照明電路
7．特殊開關控制的照明電路
8．日光燈電路和遙控門鈴電路
9．電壓表、電流表安裝電路
10．三相異步電動機點動控制
11．三相異步電動機單向自鎖控制
12．三相異步電動機點動單向起動混合控制電路
13．三相異步電動機兩地單向自鎖電路
14．正、反轉控制電路（倒順開關）
15．正、反轉控制電路（交流接觸器互鎖）
16．正、反轉控制電路（機械按鈕互鎖）
17．正、反轉控制電路（交流接觸器、機械按鈕雙重互鎖）
18．帶點動的正、反轉控制
19．兩臺電動機順序啟�？刂�
20．單按鈕控制電動機啟動和停止電路
21．三相異步電動機鈕Y/△切換控制
22．用時間繼電器實現Y△切換控制
23．兩個接觸器實現Y△切換控制
24．三個接觸器實現Y△切換控制
25． C620型車床控制電路
模擬電路基本技能實訓
1．晶體二極管的判別與檢測
2．PN結的單向?qū)щ娞匦?br> 3．晶體三極管的判別與檢測
4．單結晶體管特性
5．晶體管共射極單管放大器
6．場效應管放大電路
7．電壓串聯負反饋放大電路
8．電壓并聯負反饋放大電路
9．電流串聯負反饋放大電路
10．電流并聯負反饋放大電路
11．差動放大電路
12．射極跟隨器
13．場效應管共源極放大電路
14．共集電極放大器
15．共基極放大器
16．兩級阻容耦合放大器
17．運算放大器的基本接法
18．集成運放同相比例放大器
19．集成運放反相比例放大器
20．集成運放加法電路
21．集成運放減法電路
22．集成運放積分電路
23．集成運放微分電路
24．電壓跟隨器
25．電壓比較器
26．二階低通濾波器
27．二階高通濾波器
28．二階帶通濾波器
29．二階帶阻濾波器
30．RC橋式正弦波振蕩器
31．方波發生器
32．三角波發生器
33．文氏電橋正弦波發生器
34．鋸齒波發生器
35．過零比較器
36．滯回比較器
37．窗口比較器電路實訓
38．集成運放的調零電路
39．OTL功率放大器
40．RC正弦波振蕩器及選頻放大器
41．LC正弦波振蕩器
42．晶閘管可控整流電路
43．單相半波整流、濾波電路
44．單相全波整流、濾波電路
45．單相橋式整流、濾波電路
46．穩壓管穩壓電路及其穩壓原理
47．三端集成固定穩壓電源
48．正電源輸出可調集成穩壓電路
數字電路基本技能實訓（推薦實驗）
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗

推薦EDA實驗項目：
1． 3×8譯碼器的設計
2. 七人表決器
3. 格雷碼變換電路
4. BCD碼加法器
5. 四位全加器
6. 英語字母顯示電路
7. 四位并行乘法器
8. 設計基本觸發器
9. 設計74LS160計數器功能模塊
10. 正負脈寬數控調制信號發生器
11. 序列檢測器
12. 四位移位乘法器
MCS-51單片機實驗項目：
軟件部分實驗：
1． 清零程序
2． 拆字程序
3． 拼字程序
4． 數據區傳送子程序
5． 數據排序?qū)嶒?
6． 查找相同數據個數
7． 無符號雙字節快速乘法子程序
8． 多分支程序
9． 多分支程序
10．電腦時鐘實驗
硬件部分實驗：
11．P1口亮燈實
12．P1口轉彎燈實驗
13．P3.3口輸入，P1口輸出實驗
14．工業順序控制實驗
15．8255 A、B、C口輸出方波實驗
16．8255 PA口控制PB口
17．8255控制交通燈
18. 8155接口模塊
19．8279鍵盤顯示實驗
20. 8253方波實驗
21. 8251可編程通訊接口實驗
22. 單片機RS232串行發送實驗
23. 單片機RS232串行接收實驗
24. DS18B20單總線溫度測量實驗
25. 紅外線遙控收發實驗
26. PCF8563 I²C日歷時鐘實驗
27. MAX813看門狗實驗
28. AT24C02 I2C總線存儲器讀寫實驗
29. 串行存儲芯片93C46讀寫實驗
30. 電子音樂演奏實驗
31．簡單I/O擴展實驗
32．并行ADC 0809轉換實驗
33．并行DAC 0832轉換實驗
34.串行A/D TLC549轉換實驗
35.串行10位D/A TLC5615轉換實驗
36．MC14433并行A/D轉換實驗
37.I2C儲存卡讀寫實驗
38.語音芯片ISD173控制實驗（錄音）
39.語音芯片ISD1730控制實驗（放音）
40.步進電機控制
41.小直流電機調速實驗
42．雙色LED點陣實驗
43.16*16 LED點陣顯示實驗
44.128*64 LCD液晶顯示實驗
45.單片機RS232/485串行發送實驗
46.單片機RS232/485串行接收實驗
47.PWM脈寬調制實驗
48.74LS164串并轉換
49.74LS165并串轉換
50.電子音樂演奏實驗
51.LM331 F/V轉換實驗
52.LM331 V/F轉換實驗
53.8位靜態顯示器實驗
54.6位動態顯示器實驗
55.模擬十字路口交通燈實驗
56.低頻信號發生器測試實驗
57.計數器測量實驗
58.頻率計測量實驗
59.繼電器控制實驗
60.光耦隔離模塊實驗
61.單片機最小系統擴展實驗
62.CAN總線通訊接口實驗（選配）
63.以太網TCP/IP協議接口實驗（選配）
67.USB2.0通訊接口實驗（選配）
微機原理與接口部分實訓項目：
軟件實驗：
1.二進制多位加法實驗；
2.二進制轉換為BCD碼實驗；
3.BCD碼轉換為二進制碼；
4.十進制數的BCD碼相減運算；
5.內存清零實驗；
6.數碼顯示實驗；
7.求最大數和最小數；
8.數據塊傳送實驗；
9.分支程序設計。
硬件實驗 ：
10.A/D轉換實驗；
11.D/A轉換實驗（一）；
12.D/A轉換實驗（二）；
13.8255A并行口實驗（一）；
14.8255A并行口實驗（二）；
15.定時器/計數器實驗；
16.8259單級中斷控制器實驗；
17.RS232/485串行口發送實驗（雙機通訊）；
18.RS232/485串行口接收實驗（雙機通訊）；
19.小直流電機調速實驗；
20.步進電機控制；
21.繼電器控制；
22.存貯器讀寫實驗；
23.電子琴實驗；
24.簡單I/O口擴展實驗
25.8251可編程通訊接口和PC機通訊；
