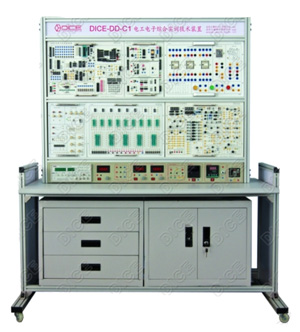

型號：DICE-DD-C3電工·電子技術·PLC綜合實訓裝置

圖片為供參考，以實物為準。上圖為豪華型鋁合金實驗桌，另有基本型鋼制實驗桌

產品介紹：

本裝置是我企業根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的產品。該裝置適合高職、高專的“電路分析”、“電工基礎”、“電工學”、“模擬電子技術”、“數字電子技術”、“電機控制”、“繼電接觸控制”、“PLC可編程控制器技術”等課程的實訓大綱要求，也適用于中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。

一、技術性能
1．輸入電源：三相四線(或三相五線)380V±10％ 50Hz
2．工作環境：溫度-10℃～+40℃，相對濕度<85％(25℃)海拔<4000m
3裝機容量：<1.5kVA
4外形尺寸：以產品實物為準
二、實訓裝置的基本配置及功能
本實訓裝置主要由電源控制屏、實訓桌、實訓掛箱等組成。
(一)電源、儀表控制屏
控制屏為全鋁合金框架結構，美觀大氣，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、各種測試儀表及實訓器件等，具體功能如下：
1．控制及交流部分
（1）提供三相固定380V交流電源，每相均有指示燈指示。
2．儀表部分
（1）數顯交流電壓表：量程范圍0~500V
（2）數顯交流電流表：量程范圍0~3A
（3）數顯直流電壓表：量程范圍0~200V；
3．直流電源部分
（1）提供一路DC：0.0～30V／0．5A可調穩壓電源。
（2）提供DC：0~＋12V，0~－12V可調穩壓電源各一路。
（3）提供四路固定直流電源輸出：±12V、±5V。
（4）提供四路固定直流電源輸出：+24V。
（5）提供一路0～20 mA連續可調恒流源，并帶表頭指示
4．交流電源部分
提供兩路7.5V交流電壓。
5．提供一只單相電源插座面板，可提供給外部?jī)x器（如示波器等）接插電源
6． 安全保護
實訓臺設有鑰匙開關控制總電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有漏電保護與短路保護。

(二)實訓組件掛箱與實訓項目
電工部分
1. 電路分析DICE-DGA掛箱
VCCS受控源電路、CCVS受控源電路、回轉器電路、負阻抗變換器電路、戴維南定理驗證電路、雙口定理驗證電路、疊加定理驗證電路、串聯諧振電路、一階二階動態電路、選頻電路。還提供多種分類器件如電阻、電阻、二極管，和可調電位器（1K、5K、10K、20K、50K種規格），學生可根據需要搭建自己的電路。
掛箱還提供低頻函數信號發生器：
波形：正弦波、方波
頻率范圍：100HZ~10KHZ
幅值：方波、正弦波（ 峰--峰值：0~10V）
指針式電壓表：1只0～30V，1只0～5V
指針式電流表： 1只0~1mA，1只0~20mA可同時滿足多個測試點電壓、電流的動態監測。
提供經典實驗電路以及實驗用的電阻等器件
2. 網孔板
每臺配置用3塊全不銹鋼網孔板，網孔板骨架為不銹鋼方管制作，牢固美觀。每塊不銹鋼板帶有鋁合金把手，方便裝卸。

3．配置器件及工具（每臺配置，主要電器器件采用德力西品牌或同等級器件）

4.實訓連接線
據不同實訓項目的特點，配備不同規格的實訓連接線，強電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅制件外套鈹青銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

電子部分
1．DZ-M 01模擬電路掛箱
提供比例運算電路、加法運算電路、減法運算電路、積分運算電路、微分運算電路和運算放大器的調零、整流濾波電路、集成穩壓電路、RC串并聯選頻網絡振蕩器電路、CMRR、Uos、Ios、Aud測試電路、可控硅觸發調壓?jiǎn)卧�、三角波、方波發生器、集成函數發生器、RC橋式正弦波振蕩器、基本放大電路、場效應管電路、差分電路、雙T網絡RC正弦波振蕩器、壓控振蕩器實驗電路，穩壓管以及各種電容、電位器、電阻實訓項目的電路元件，此電路中的部分元件線路已經連好，另外部分元件可以在本實訓中用，也可以作為單獨元器件用。
2．DZ-M02模擬電路掛箱
提供模擬運算電路、有源濾波器電路、射極單管放大電路、方波發生器電路、低頻功率放大器電路、LC振蕩及選頻放大器電路、OTL功率放大器電路，每個電路都提供不同的參數，學生可以根據實訓原理圖連接電路，也可以自己設計電路。
3．DZ-D01數字電路掛箱
提供高可靠鎖緊式集成電路插座(20P共9只)，高可靠鎖緊式集成電路插座(40P共5只)，16位LED指示燈，16位開關電平輸出，6位LED數碼管顯示（BCD碼），2位LED數碼管顯示（八段全部引出）
4．DZ-D02數字電路掛箱
提供直流電壓源、信號發生器、手動單脈沖（兩路）、時序脈沖、固定脈沖、數字頻率計、8421撥碼開關（4路）、可調電位器（1M、500K、100K、47K、10K、1K）。

PLC可編程控制器部分
1 ．PLC-S01掛箱
提供日本歐姆龍CPM2AH-20CDR-A主機（AC/DC/RELAY）,內置數字量I/O（12路數字量輸入/8路數字量輸出），配套通訊編程電纜線。
2 ．PLC-801掛箱
（1）藝術燈控制、（2）自動售貨機、（3）軋鋼機自動控制、（4）交通燈自動控制、（5）交通燈手動控制
3. PLC-807變頻器掛箱（選配掛箱）
提供歐姆龍3G3JV系列變頻器，封閉式掛壁型（相當于IP20）保護結構，額定輸入電壓?jiǎn)蜗郃C220V，最大適用電機容量0.4KW。

三、實訓桌
基本型：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右各設有一個抽屜。
豪華型：實訓桌采用鋁合金型材結構，防火面板，同時可選配工具鐵柜，組合方便靈活。

四、實訓項目
電路分析部分：
1. 線性與非線性元件的伏安特性。
2. 電位及其與電壓關系的研究。
3. 基爾霍夫定理。
4. 疊加定理。
5. 電壓源與電流源的等效變換。
6. 戴維南定理。
7. 受控源VCVS、VCCS的實驗。
8. 典型電信號的觀察和測量。
9. RC一階電路的響應測試。
10. 二階電路的響應測試。
11. RC選頻網絡特性測試。
12. R、L、C元件在正弦電路中的特性實驗。
13. R、L、C串聯諧振電路的研究。
14. 雙口網絡測試。
15. 其它電路的研究。
電工部分：
1．電工常用工具使用與識別
2．單相電度表的安裝
3．漏電保護器的選用與安裝
4．熔斷器的選用與安裝
5．單開關控制照明電路
6．雙開關控制照明電路
7．特殊開關控制的照明電路
8．日光燈電路和遙控門鈴電路
9．電壓表、電流表安裝電路
10．三相異步電動機點動控制
11．三相異步電動機單向自鎖控制
12．三相異步電動機點動單向起動混合控制電路
13．三相異步電動機兩地單向自鎖電路
14．正、反轉控制電路（倒順開關）
15．正、反轉控制電路（交流接觸器互鎖）
16．正、反轉控制電路（機械按鈕互鎖）
17．正、反轉控制電路（交流接觸器、機械按鈕雙重互鎖）
18．帶點動的正、反轉控制
19．兩臺電動機順序啟�？刂�
20．單按鈕控制電動機啟動和停止電路
21．三相異步電動機鈕Y/△切換控制
22．用時間繼電器實現Y△切換控制
23．兩個接觸器實現Y△切換控制
24．三個接觸器實現Y△切換控制
25． C620型車床控制電路
模擬電路基本技能實訓
1．晶體二極管的判別與檢測
2．PN結的單向?qū)щ娞匦?br> 3．晶體三極管的判別與檢測
4．單結晶體管特性
5．晶體管共射極單管放大器
6．場效應管放大電路
7．電壓串聯負反饋放大電路
8．電壓并聯負反饋放大電路
9．電流串聯負反饋放大電路
10．電流并聯負反饋放大電路
11．差動放大電路
12．射極跟隨器
13．場效應管共源極放大電路
14．共集電極放大器
15．共基極放大器
16．兩級阻容耦合放大器
17．運算放大器的基本接法
18．集成運放同相比例放大器
19．集成運放反相比例放大器
20．集成運放加法電路
21．集成運放減法電路
22．集成運放積分電路
23．集成運放微分電路
24．電壓跟隨器
25．電壓比較器
26．二階低通濾波器
27．二階高通濾波器
28．二階帶通濾波器
29．二階帶阻濾波器
30．RC橋式正弦波振蕩器
31．方波發生器
32．三角波發生器
33．文氏電橋正弦波發生器
34．鋸齒波發生器
35．過零比較器
36．滯回比較器
37．窗口比較器電路實訓
38．集成運放的調零電路
39．OTL功率放大器
40．RC正弦波振蕩器及選頻放大器
41．LC正弦波振蕩器
42．晶閘管可控整流電路
43．單相半波整流、濾波電路
44．單相全波整流、濾波電路
45．單相橋式整流、濾波電路
46．穩壓管穩壓電路及其穩壓原理
47．三端集成固定穩壓電源
48．正電源輸出可調集成穩壓電路
數字電路基本技能實訓（推薦實驗）
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗

PLC基本技能實訓
基本指令實驗：
（1）基本指令實驗
（2）定時器及計數器指令實驗
（3）移位寄存器指令實驗
（4）置位/復位及脈沖指令實驗
（5）跳轉指令實驗
（6）常用功能指令實驗
硬件模塊實驗：
（1）藝術燈控制
（2）自動售貨機
（3）軋鋼機自動控制
（4）交通燈自動控制
（5）交通燈手動控制
變頻器控制應用實訓（選配掛箱實驗）
1．變頻器功能參數設置與操作實訓
2．變頻器控制電機正反轉實訓
3．多段速度選擇變頻調速實訓
4．PLC控制變頻器外部端子的電機正反轉實訓
5．基于PLC控制方式的多段速實訓
