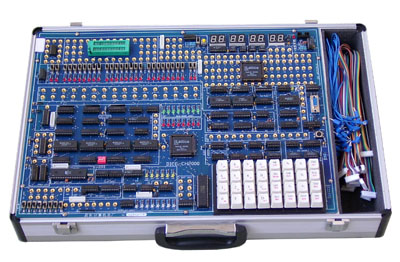

DICE-C2000是一款較為優秀的傳統類型的普及型組成原理實驗儀, 配有Windows98/2000/XP為操作平臺的聯機調試軟件包,在此基礎上,DICE-CH2000增加了實驗功能、I/O接口芯片擴展、增加寄存器尋址功能、指令達80多條,增設CPLD實驗區。為《計算機組成原理》、《計算機組成與結構》、《邏輯設計》等課程教學的實驗提供了更新更理想的智能型實驗計算機裝置。
產品說明：
一.系統組成：
⑴運算器實驗電路;⑵存貯器實驗電路;⑶移位寄存器實驗電路;⑷程序計數與譯碼單元;⑸時序電路;⑹微程序控制器實驗電路;⑺邏輯開關、邏輯電平顯示電路;⑻八位數碼顯示系統控制電路;⑼4×8鍵盤輸入電路⑽單片機控制單元;⑾RS232通信接口;⑿四通道PC邏輯示波器單元;⒀擴展8255、8253等接口電路;⒁擴展CPLD實驗區;⒂單脈沖發生電路。
二.主要特點：
⑴在常規計算機組成原理的基礎上增加了上位機軟件：將指令寄存器、程序計數器、地址寄存器、暫存寄存器、運算寄存器、緩沖寄存器、存儲器、微地址寄存器、輸入輸出緩沖寄存器的數據實時顯示出來，并有各類操作性指示，數據流向由圖形動畫實時動態顯示，直觀明了，便學生對復雜的計算機控制器與運算器的工作原理更容易理解。
⑵該實驗儀采用模塊化設計，單元電路分開，模塊間連接采用雙頭連線，只需聯接相應控制線，即可實驗，這不但大大增強了學生的動手能力，而且大大提高了實驗的效率與成功率。
⑶由于系統的模塊化，學生可通過一系列積木式實驗，對CPU內部的運算功能、控制功能、總線結構、指令系統的設計和微指令的實現以及CPU內部如何工作有直觀、深刻的認識，所有總線信息都有進程條圖形顯示，以便學生實時觀察每條指令及微指令的執行情況，從而對計算機的原理、結構，從部件到系統，直到整機有一個形象的、生動的、本質的認識。
⑷本機有聯機、脫機二種工作方式，每種工作方式都支持手動和自動運行。
⑸該系統可通過6位動態數碼管或通過上位軟件動態查看相關寄存器，存貯器內容，方便明了。
⑹實驗者可在PC機上進行程序編輯、加載、動態調試等操作。對于微程序調試，提供微單步、宏單步、連續運行、暫停等多種調試功能。
三、實驗項目
1.運算器組成實驗；
2. 移位寄存器實驗；
3.堆棧寄存器實驗；
4.寄存器判零實驗；
5.緩沖輸入/鎖存輸出實驗；
6.存儲器和總線實驗；
7.微程序控制單元實驗；
8.指令部件模塊實驗；
9.時序與啟停實驗；
10.基本模型機設計與實現；
11.帶進位運算的模型機設計與實現；
12.復雜模型機設計與實現；
13.四通道示波器實驗；
14.8255PA口控制實驗
15.8253方波實驗;
16.用CPLD實現運算器重構實驗;
17.用CPLD實現指令模塊重構實驗;
18.中斷實驗
注：CH2000支持上述所有實驗，C2000只支持前十三個實驗。
