剝線鉗的使用方法

剝線鉗由刀口、壓線口和鉗柄組成，是內線電工和電動機修理、儀器儀表電工常用的工具之一。剝線鉗的鉗柄上套有額定工作電壓500V的絕緣套管，適用于塑料、橡膠絕緣電線、電纜芯線的剝皮。
剝線鉗的性能標準
1）鉗頭能靈活地開合，并在彈簧的作用下開合自如。
2）刃口在閉合狀態下，其刃口間隙不大于0.3mm。
3）剝線鉗鉗口硬度不低于HRA56或不低于HRC30。
4）剝線鉗能順利剝離線芯直徑為0.5mm~2.5mm導線外部的塑料或橡膠絕緣層。
5）剝線鉗的鉗柄有足夠的抗彎強度，可調式端面剝線鉗在承受20N·m載荷試驗后，其鉗柄的永久變形量不大于1mm。
剝線鉗的用途：剝線鉗為內線電工，電動機修理、儀器儀表電工常用的工具之一。專供電工剝除電線頭部的表面絕緣層用。
剝線鉗的規格：140毫米，160毫米，180毫米（都是全長）。。
剝線鉗的使用要點：要根據導線直徑，選用剝線鉗刀片的孔徑。
剝線鉗的機構原理：
剝線鉗的機構簡圖
如圖所示為剝線鉗的機構簡圖，當握緊剝線鉗手柄使其工作時，圖中彈簧首先被壓縮，使得加緊機構加緊電線。而此時由于扭簧1的作用下剪切機構不會運動。當加緊機構完全夾緊電線時，扭簧1所受的作用力逐漸變大致使扭簧1開始變形，使得剪切機構開始工作。而此時扭簧2所受的力還不足以使得夾緊機構與剪切機構分開，剪切機構完全將電線皮切開后剪切機構被夾緊。此時扭簧2所受作用力增大，當扭簧二所受作用力達到一定程度時，扭簧2開始變形，夾緊機構與剪切機構分開，使得電線被切斷的絕緣皮與電線分開，從而達到剝線的目的。
剝線鉗的材料：
刀片采用T7,T8,45號鋼。鉗體采用Q235號鋼。套管采用聚氯乙烯塑料。
剝線鉗的硬度
46-52HRC
剝線鉗的組成：
它是由刀口、壓線口和鉗柄組成。剝線鉗的鉗柄上套有額定工作電壓500V的絕緣套管。

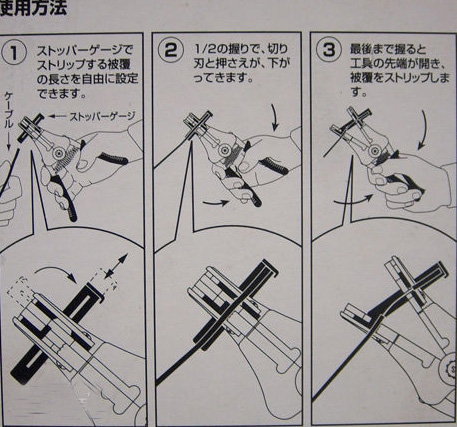

剝線鉗的使用方法：
根據纜線的粗細型號，選擇相應的剝線刀口
2、將準備好的電纜放在剝線工具的刀刃中間，選擇好要剝線的長度
3、握住剝線工具手柄，將電纜夾住，緩緩用力使電纜外表皮慢慢剝落
4、松開工具手柄，取出電纜線，這時電纜金屬整齊露出外面，其余絕緣塑料完好無損。
