寬頻帶，多用途型號，高性能儀器 |
|
寬頻帶，多用途型號，高性能儀器 |
| |
|
|
| |
|
概要： |
|
直接測量變頻器輸出，最新的技術測量

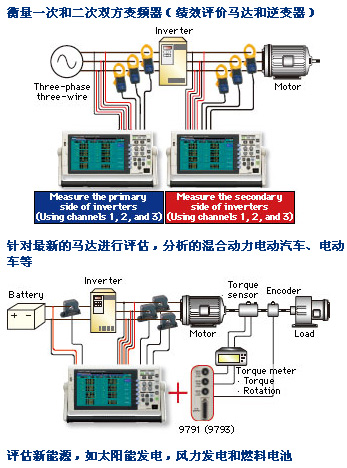

．直接測量變頻器輸入和輸出
．完善馬達分析功能
．高速諧波分析功能(50
ms
數據更新率)
．最佳精度達到±0.16%(在配合使用9709時)
．DC,
0.5Hz
到
5kHz
的寬頻帶測量(頻率特性:
DC,
0.5Hz
到
150kHz)
．500kS/s
的高速采樣波形顯示和保存
．LAN,
USB,
和 CF
card等
多種接口 |
|
|
|
基本參數： |
| 測量線 |
單相2線，單相3線，三相3線，三相4線 |
| 測量項目 |
電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),電相角 (φ), 頻率,電流累積(Ih), 功率累積(WP), 功率 (η), 損耗 (Loss), 電壓脈沖率/電流脈沖率 (Urf/Irf) |
干擾測量 (FFT 算法處理): RMS 頻譜
諧波測量（ RMS值，功率因素，相位角，總消耗，不平衡的因素） |
| 附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出 |
| 諧波測量 |
輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ，
諧波分析次數：最大。100以內 |
| 干擾測量 |
通道數: 1通道 (從CH1到CH4通道中選擇1),
最大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz |
| 測量量程 |
電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ 2/ 4/ 8/ 20A (*當使用選件9277)
當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A
當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A
當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A |
取決于電壓和電流組合的范圍
（功率范圍： 6.0000W以2.2500MW ） |
| 頻率范圍: 0.5Hz到5kHz |
| 基本精度 |
電壓： ±0.05% rdg. ±0.05% f.s.
電流： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度
有功功率： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度 |
| 同步頻率范圍 |
0.5Hz 到 5kHz |
| 頻段 |
DC, 0.5Hz 到 150kHz |
| 數據更新率 |
50ms ( 測量諧波，取決于同步頻率小于45Hz時 ) |
| 顯示刷新率 |
200ms (從內部數據更新率中獨立，波形，F(xiàn)FT根據畫面而定) |
| 數據保存時間間隔 |
關, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分鐘 |
| 外部接口 |
LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制 |
| 要求電源 |
100 到 240V AC, 50/60Hz, 140VA max. |
| 體積 重量 |
340mm 寬 × 170mm 高 × 157mm厚, 4.8kg |
| 附件 |
說明書× 1 ，測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2 |
|
|
|
|
附加功能（可選）
|
 |
|
|
|
規格馬達測量選項 |
| 輸入通道數 |
3通道 CH A: 模擬 DC輸入/頻率輸入 (扭矩信號輸入)
CH B: 模擬 DC輸入/脈沖輸入 (回轉信號輸入)
CH Z: 脈沖輸入 (Z相信號輸入) |
| 最大輸入電壓 |
±20V (模擬時/頻率時/脈沖時) |
| 測量項目 |
電壓，扭矩，轉數，頻率，轉差率，馬達功率 |
| 模擬 DC輸入 (CH A/ CH B) |
測量量程: ±1V/ ±5V/ ±10V
采樣率: 10kHz/ 16-bit
精度: ±0.1% rdg. ±0.1% f.s. |
| 頻率輸入(僅 CH A) |
有效振幅范圍: ±5V peak
測量量程: 100 kHz, 測量區域: 1kHz to 100kHz
精度: ±0.05 % rdg. ±3 dgt. |
| 頻率輸入(僅 CH B) |
檢出電平: (Low) 0.5V以下, (High) 2.0V以上
測量區域: 1Hz to 200kHz (當占空比為50%時)
Accuracy: ±0.05% rdg. ±3dgt. |
| 頻率輸入(僅 CH Z) |
檢出電平: (Low) 0.5V以下, (High) 2.0V以上
測量區域: 0.1Hz 到 1kHz
最小檢出幅度: 2.5μs以上 |
|
|
|
|
規格數/輸出選件 |
| 輸出通道數 |
16 通道 |
| 輸出內容 |
波形輸出/模擬輸出(從測量項目中選擇) *波形輸出僅僅是 CH1 到 CH8 |
| 輸出電壓 |
模擬輸出時: DC ±5V f.s. (最大約DC ±12V)
波形輸出: 2Vrms f.s., 波峰因數 2.5以上 |
| 精度 |
模擬輸出時: 測量精度±0.2% f.s. (DC 水平)
波形輸出時: 測量精度±0.5% f.s. (有效值水平，同步頻率范圍內) |
|
|
|
|
配合3390的選件AC/DC電流傳感器
9709可測量出高精度的電流和功率
直通型高精度傳感器，高帶寬從DC到100kHz
|
|
|
|
基本參數 |
| 額定電流 |
AC/DC 500 A (連續最大輸出 700A rms , 峰值1000 A ， 50/60 Hz) |
| 精度 |
±0.05% rdg. ±0.01% f.s. (DC, 或者45到66Hz, 經過10分鐘預熱后) |
| 相位精度 |
±0.2° (45到66 Hz, 經過10分鐘預熱后) |
| 頻率特性 |
DC < 45Hz : ±0.2% rdg. ±0.02% f.s. (±0.3°)
5kHz < 10kHz : ±2.0% rdg. ±0.10% f.s. (±2.0°)
20kHz < 100kHz : ±30% rdg. ±0.10% f.s. (±30°) |
| 可測量導體直徑 |
φ 36mm (1.42in) |
| 體積、重量 |
160mm寬 × 112mm高 × 50mm厚, 850g (30.0oz), 線長: 3米 |
|
|
|
|
|
|
