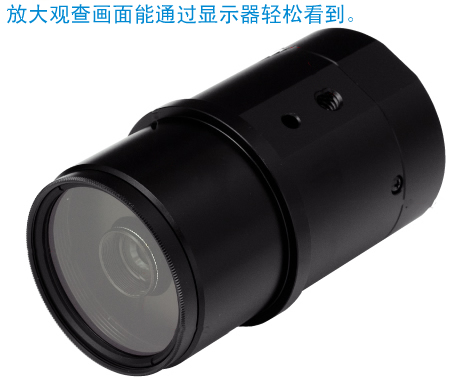

L-801可在一般電視上看到10~23倍的放大觀察畫面（14`的場合）
由于采用了高解像度鏡頭使鮮明的畫面再現成為可能。
和各種可選組件配合最大可放大至110倍。
配有C
mount能安裝普通市面上出售的鏡頭
安裝本公司的L-814變焦鏡的話可放大至55~205倍。

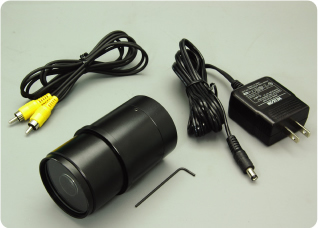

套件內容：本體、AC適配器、視頻接頭、云臺用墊圈、六角扳手 |
| TV制式 |
NTSC |
| 像素 |
1/3"CCD（40萬像素） |
| 解像度 |
水平480TV條 垂直350TV條 |
| S/N比 |
48dB |
| 對焦 |
自動電子對焦 |
| 鏡筒尺寸 |
50mm¢/37mm（不含濾鏡） |
| 電源電圧 |
DC 12V ±1.0V |
| 功耗 |
1.56W |
| 重量 |
290g |
|
|
 |
|
  |
| |
|
 |
| L-801設定值表 |
| |
顯示器尺寸
（英尺） |
動作距離
mm |
倍率
× |
視野
mm |
| 標準焦點 |
14 |
160 |
15 |
21 |
| 最大焦點 |
90 |
30 |
10
|
|
根據機種、調整的不同可能會有不同。
|
L-801-1 // CCD照相機（機體）
L-801-2 // LENS UNIT |
 |
|
 |
L-800-4 |
|
|
|
|
|
 |
 |
| L-801-1+L-814+L-814-1+L-521+L-509 |
L-808+L-801+L-705 |
L-801+L-804+L-521 |
|
| |
|

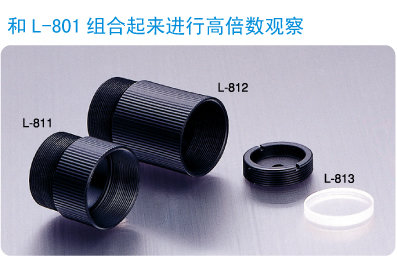

L-811/812/813//
伸縮鏡筒/光圈套件
|
|
 |
|
提高L-801CCD照相機倍率的專用選件。
推薦從事微小物體觀察作業的人們使用。
安裝簡單。只需將標準鏡從L-801上取下，再裝上本品就行了。 |
| 品號 |
全長 mm |
口徑 mm¢ |
| L-811 |
18 |
17 |
| L-812 |
28 |
| L-813 |
- |
2.5
|
|

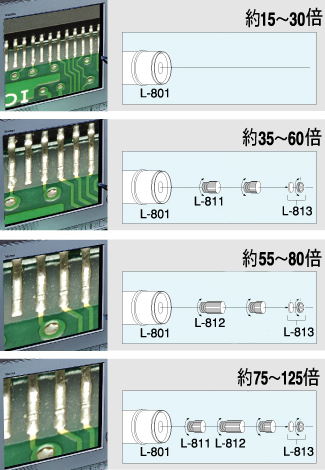

| 倍率表 |
| 組合 |
照相機鏡位置 |
倍率×
(14英寸顯示器) |
視野
mm |
動作距離
mm |
| L-811 |
MIN |
35 |
8 |
75 |
| MAX |
60 |
4.5 |
50 |
| L-812 |
MIN |
55 |
5 |
55 |
| MAX |
80 |
3 |
45 |
| L-811+L-812 |
MIN |
75 |
3.5 |
46 |
| MAX |
125 |
2 |
38
|
|
|
|
|
|
 |
|
|
L-808
//
迷你彎折固定臂 |
|
 |
L-801/820以及市面上出售的照相機等可以使用的小型彎折固定臂。因?yàn)轭^部可以上下左右自由地活動，可以設定成自己需要的角度。通過中央的把手操作，可將上下兩條固定臂和照相機的安裝部同時固定。
| TV固定臂有效長度 |
310mm |
| 夾口最大張開幅度 |
55mm |
| 照相機安裝螺絲 |
1/4 "×20頭(JIS,B7103,1/4) |
| 重量 |
470g |
| 附屬品 |
固定臂夾口×1 |
|
|
|
L-809
//
固定柄 |
|
 |
安裝在L-808的照相機螺絲上可以對L-800和照相機等的上下移動進行微調整。
滑動軸
| 滑座寬 |
30mm |
| 外形尺寸 |
30(W)×36(H)×101(D)mm |
| 重量 |
50g |
|
自由轉臺部
|
|
|
L-804
//
粗微調手柄 |
|
 |
在L-521和L-523設置照相機和數碼相繼等時用于對準焦點的方便的手柄。能進行粗調和微調。
| 重量 |
510g |
| 外形尺寸 |
131×71×100mm |
| 照相機安裝螺絲 |
1/4"×20頭（JIS B7103、1/4） |
| 安裝可能支柱直徑 |
20mm¢ |
| 滑動幅度 |
35mm（粗調旋鈕轉一圈為25.5mm、微調旋鈕轉一圈為3.2mm） |
|
|
|
L-810
//
活動轉臺 |
|
 |
能安裝在L-808和L-523上的活動轉臺。能以自由的角度固定CCD照相機和數碼相機。
| 外形尺寸 |
45×18mm¢ |
| 重量 |
57g |
| 照相機安裝螺絲 |
1/4"×20頭 |
|
