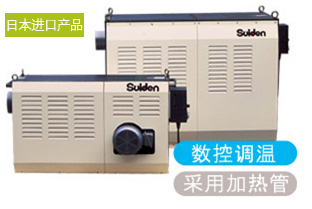

大容量系列《H系列》 |
|
・高品質大容量,電子溫度調控機能 |
|
 |
|

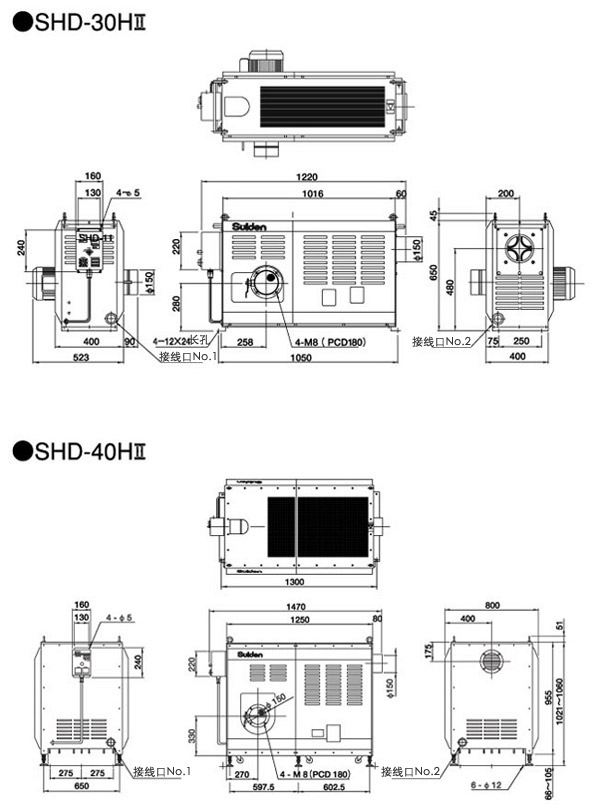

SHD-30HII
/ SHD-40HII |
|
|
|
●電加熱型熱風無污染。
●數顯溫度控制機能。
●產生熱風的基本性能與FⅡ系列相同。
|
■熱風機H系列式樣表
|
系列區分
|
H系列
|
|
機器品番
|
SHD-30H II
|
SHD-40H II
|
|
電熱器部分
|
電源（50／60HZ）［V］
|
3相200
|
3相200
|
|
電熱容量［kW（A）］
|
30
|
40
|
|
溫度調節器
|
電子制域P.I.D
|
|
制御方式
|
無接點SSC式
|
|
調節溫度范圍（注1）
|
常溫～350℃
|
|
出風口最高溫度
（注1）
|
350℃
|
|
送分機部分
|
電動機的種類和容量
|
3φ200V1.5kW
|
|
最大風量
（50/60Hz）［m3/min］
|
30/36
|
|
最大靜壓
（50/60Hz）［kPa］
|
1.96/2.85
|
|
風量調節方式
|
調節風門
（選配件，
可變頻式30Hz～60Hz）
|
|
實際最大風量［m3/min］
|
23.7/26.3
|
21.2/24.7
|
|
熱風口/吸入口的
合適管徑［mm］
|
φ150/φ150
|
|
吸入口最高溫度
（循環使用時）［℃］
|
230
|
|
外形尺寸
（寬W×長D×高H）［mm］
|
1220×
613×695
|
1470×
800×1111
|
|
重量（本體重量）［kg］
|
115
|
228
|
|
設置條件
|
設置條件
|
水平置放在無風雨的屋內
|
|
接線
|
接地（D類）
|
|
漏電保護
|
電流靈敏度
100mA以上
100A型
|
電流靈敏度
100mA以上
125A型
|
|
周圍環境溫度和濕度
|
±0～＋40℃80％RH以下
|
|
※電氣規格條件
|
38mm2×4芯以上
|
|
電源規格的種類根據環境使用。
另外在延長的場所中請選擇適當?shù)碾姎庖?guī)格
指使用環境溫度20°時，
傳感器安置位置的溫。
|
|
特記（注1）
|
根據高溫爐的設置狀況，
隔熱性能，
使用周圍環境溫度等不同，
溫度會有變動。
|
|
|
|
 |
|
