開關電源--技術參數說明與安全注意事項 |
|
|
部分參數說明 |
|
輸入電壓
-
正常情況下，交流輸入的電源也可以用于直流輸入。
-
當交流輸入電壓范圍為85-264VAC，直流輸入電壓范圍為120-370VDC；當交流輸入電壓范圍為210-370VDC，或根據開關選擇輸入范圍為85-132VAC/170-264VAC。
|
|
輸入沖擊
開關電源,交流開關電源,直流開關電源,AC/DC開關電源,衡浮開關電源
|
多路輸出
開關電源,交流開關電源,直流開關電源,AC/DC開關電源,衡浮開關電源
-
在多路輸出電源中所列出的電流是每路輸出的最大電流，每路輸出的總值均不超過系列電源額定功率范圍。正常情況下，多路輸出電源的V1輸出是獨立于其他幾路輸出。對于共地產品，只需將V1的+/-極相應端子與其他幾路的其他端子相連即可。
-
對于多路輸出的負載調整率的測試，是將被測試的那一路輸出
負載在額定值的20%-100%變化，其它各路輸出負載都保持在額定值的60%進行。
|
輸出功率
開關電源,交流開關電源,直流開關電源,AC/DC開關電源,衡浮開關電源
-
如果將輸出電壓調高，那么輸出電流將相應減少以保持總功率不變。如果將輸出電壓調低時，輸出電流應不超過標準額定值。
|
輸出紋波與噪聲

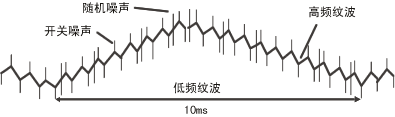

如圖1所示，開關電源的紋波和噪聲一般情況下指總的紋波電壓形成的正反峰之間的電壓值，由四部分組成。
-
低頻紋波：頻率為輸入AC電源頻率的2倍(直流輸入時無此項)。
-
高頻紋波：頻率與開關電源的內部脈沖調制(PWM)頻率相同。
-
開關噪聲：與開關脈沖的頻率相同中。
-
隨機噪聲：與交流輸入電壓及開關頻率無關。
|
|
圖 1 |
如何測試電源輸出紋波與噪聲
-

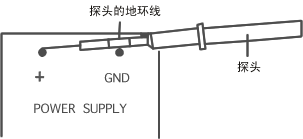

如圖2所示的是測試電源輸出紋波與噪聲最好的方法。因其可將輻射噪聲產生的影響降為最低。圖2中所用示漢器帶寬為0-20MHz。示波器探頭的地線環直接接觸電源的輸出負端，探針與輸出正端相接觸。
|
圖 2
|
工作溫度
開關電源,交流開關電源,直流開關電源,AC/DC開關電源,衡浮開關電源
-
指電源在正常工作時的環境溫度，如電源安裝在設備的機箱內，工作溫度就指機箱內部溫度，而非室內或室外溫度。因此如果電源的工作溫度超過額定標準，建議用戶按電源功率定額值的2%/℃減額使用或采取風冷措施以使工作溫度低于額定的最高工作溫度。
|
|
使用安全注意事項 |
|
AC輸入電源的定義 |
|
|
三相供電零線配置
-
對于功率因數為0.4-0.6的開關電源，當多臺電源在三相四線制系統中以平衡的方式配置時，由于輸入電流波形畸變，使零線上的電流不能相抵。因此在一般情況下，建議將零線的規格設置為相線的1.5-2倍。最好以實測電流方式進行配置。
|
泄漏電流
-
多臺電源在使用時，共同接入同一接地點，總的泄漏電流是由每個單元的泄漏電流相加構成。屆時要檢查保護接地線的可靠性及接地電阻是否能達到要求，以免遭電擊。
|
泄漏電流
-
多臺電源在使用時，共同接入同一接地點，總的泄漏電流是由每個單元的泄漏電流相加構成。屆時要檢查保護接地線的可靠性及接地電阻是否能達到要求，以免遭電擊。
|
充電使用
開關電源,交流開關電源,直流開關電源,AC/DC開關電源,衡浮開關電源
-
本公司100W以上單路電源均可直接用于恒壓限流方式(浮充方式)充電。
|
|
|
| |
|
|
