第1-講 電路圖中的元器件(1)
編者按 電路圖是電子技術的語言。看不懂電路圖猶如“文盲”，也就無法深人地學習和掌握電子技術。因此，廣大初學者都迫切地希望能掌握看懂電路圖的基本功。為了滿足大家的要求，“初學者園地”從本期起將連續刊出《怎樣看電路圖講座》。內容分兩大部分，第一部分介紹電路圖中經常出現的元器件和基本電路；第二部分是以常見的家用電器為例，具體說明它們的工作原理和閱讀電路圖的方法。
本講座力求寫得深入淺出，通俗易懂，理論聯系實際。初學者只要逐篇細心讀下去，再配合學習一些電子技術初級知識的讀物，就一定能掌握閱讀電路圖的方法，學會電子技術的共同語言，進一步掌握電子技術。
我們誠懇地歡迎廣大讀者提出寶貴意見，以便互通信息，提高講座質量，更好地為廣大初學者服務。 '
電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。電路圖有兩種，一種是說明模擬電子電路：工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把，它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。除了這兩種圖外，常用的還有方框圖。它用一個框表示電路的一部分，它能簡潔明了地說明電路各部分的關系和整機的工作原理。
一張電路圖就好象是一篇文章，各種單元電路就好比是句子，而各種元器件就是組成句子的單詞。所以要想看懂電路圖，還得從認識單詞——元器件開始。有關電阻器、電容器、電感線圈、晶體管等元器件的．用途、類別、使用方法等內容，本刊近期已作了很多介紹，因此在講座中不再重復介紹。本文只把電路圖中常出現的各種符號重述一遍，希望初學者熟悉它們，并記住不忘。

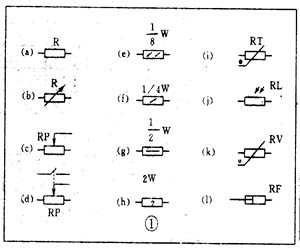

電阻器與電位器符號詳見圖1所示，其中表示一般的阻值固定的電阻器，(b)表示半可調或微調電阻器，(c)表示電位器；(d)表示帶開關的電位器。電阻器的文字符號是“R”，電位器是“RP”，即在R的后面再加一個說明它有調節功能的字符“P”。
在某些電路中，對電阻器的功率有一定要求：可分別，用圖一中、(f)、(g)、(h)所示符號來表示。
還有幾種特殊電阻器的符號，第1種是熱敏電阻符號／熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用NTC來表示；有的是正溫度系數的，用PTC來表示。它的符號見圖，用t來表示溫度。它的文字符號是“RT"。第2種是光敏電阻器符號，見圖l(j)，有兩個斜向的箭頭表示光線。它的文字符號是“RL”。第3種是壓敏電阻器的符號。壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。符號見圖l(k)，用字符U表示電壓。它的文字符號是“RV"。這三種電阻器實際上都是半導體器件，但習慣上我們?nèi)园阉鼈儺?dāng)作電阻器。第4種特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過500℃時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。它的圖形符號見圖1(1)，文字符號是“RF”。
電容器的符號詳見圖2所示，其中表示容量固定的電容器，(b)表示有極性電容器，例如各種電解電容器，(c)表示容量調的可變電容器。(d)表示微調電容器，(e)表示一個雙連可變電容器。電容器的文字符號是C。電感器與變壓器的符號
電感線圈在電路圖中的圖形符號

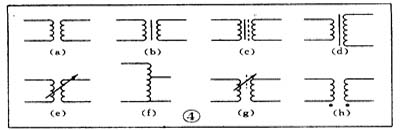

電感線圈在電路圖中的圖形符號見圖3。其中是電感線圈的一般符號，(b)是帶磁芯或鐵芯的線圈，(c)是鐵芯有間隙的線圈，(d)是帶可調磁芯的可調電感，(e)是有多個抽頭的電感線圈。電感線圈的文字符號是“L”。變壓器的圖形符號見圖4。其中是空芯變壓器，(b)是磁芯或鐵芯變壓器，(c)是繞組間有屏蔽層的鐵芯變壓器，(d)是次級有中心抽頭的變壓器，(e)是耦合可變的變壓器，(f)是自耦變壓器，(g)是帶可調磁芯的變壓器，(h)中的小圓點是變壓器極性的標記。
送話器、拾音器和錄放音磁頭的符號

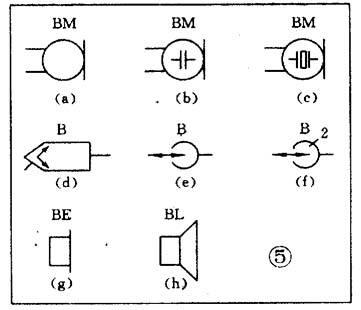

送話器的符號見圖5(a)(b)(c)，其中為一般送話器的圖形符號，(b)是電容式送話器，(c)是壓電晶體式送話器的圖形符號。送話器的文字符號是“BM"。拾音器俗稱電唱頭。圖5(d)是立體聲唱頭的圖形符號，它的文字符號是“B”。圖5(e)是單聲道錄放音磁頭的圖形符號。如果是雙聲道立體聲的，就在符號上加一個“2”字，見圖
揚聲器、耳機的符號
揚聲器、耳機都是把電信號轉換成聲音的換能元件。耳機的符號見圖5(g)。它的文字符號是“BE”。揚聲器的符號見圖5(h)，它的文字符號是"BL”。接線元件的符號．電子電路中常常需要進行電路的接通、斷并或轉換，這時就要使'用接線元件。接線元件有兩大類：
一類是開關；另一類是接插件。
(1)開關的符號
在機電式開關中至少有一個動觸點和一個靜觸點。當我們用手扳動、推動或是旋轉開關的機構，就可以使動觸點和靜觸點接通或者斷開，達到接通或斷開電路的目的。動觸點和靜觸點的組合一般有3種，①動合(常開)觸點，符號見圖6(a)；②動斷(常閉)觸點，符號是圖6(b)；⑧動換(轉換)觸點，符號見圖6(c)。一個最簡單的開關只有一組觸點，而復雜的開關就有好幾組觸點。
開關在電路圖中的圖形符號見圖7。其中表示一般手動開關：(b)表示按鈕開關，帶一個動斷觸點，(c)表示推拉式開關，帶一組轉換觸點：圖中把扳鍵畫在觸點下方表示推拉的動作，(d)表示旋轉式開關，帶3極同時動合的觸點；(e)表示推拉式lX6波段開關；(f)表示旋轉式lX6波段開關的符號。開關的文字符號用“S”，對控，制開關、波段開關可以用“SA，對按鈕式開關可以用“SB"；
(2)接插件的符號
接插件的圖形符號見圖8。其中表示一個插頭和一個插座，(有兩種表示方式)左邊表示插座,右邊表示插頭。(b)表示一個已經插入插座的插頭。(c)表示一個2極插頭座，也稱為2芯插頭座。(d)表示一個3極插頭座，也就是常用的3芯立體聲耳機插頭座。(e)表示一個6極插頭座。為了簡化也可以用圖表示，在符號上方標上數字6，表示是6極。接插件的文字符號是X。為了區分，可以用“XP”表示插頭，用“XS''表示插
座。
 ...
繼電器的符號

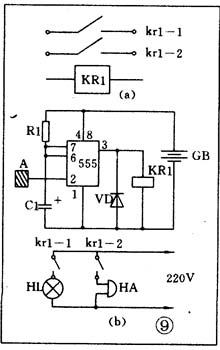

因?yàn)槔^電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符
號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法，如圖9(a)。當觸點較多而
且每對觸點所控制的電路又各不相同時，為了方便，常常采用分散表示法。就是把線圈畫在控制電路中，把觸點按各自的工作對象分別
畫在各個受控電路里。這種畫法對簡化和分析電路有利。但這種畫法必須在每對觸點旁注上繼電器的編號和該觸點的編號，并且規定所
有的觸點都應該按繼電器不通電的原始狀態畫出。圖9(b)是一個觸摸開關。當人手觸摸到金屬片A時，555時基電路輸出(3端)高電位,使繼電器KRl通電，觸點閉合使燈點亮使電鈴發聲。555時基電路是控制部分，使用的是6伏低壓電。電燈和電鈴是受控部分，使用的是220伏市電。
繼電器的文字符號都是“K”有時為了區別，交流繼電器用“KA”，電磁繼電器和舌簧繼電器可以用“KR”，時間繼電器可以用‘KT”。

電池及熔斷器符號
電池及熔斷器符號電池的圖形符號見圖10。長線表示正極，短線表示負極，有時為了強調可以把短線畫得粗一些。圖10(b)是表示一個電池組。有時也可以把電池組簡化地畫成一個電池，但要在旁邊注上電壓或電池的數量。圖10(c)是光電池的圖形符號。電池的文字符號為“GB”。熔斷器的圖形符號見圖11，它的文字符號是“FU”。
二極管、三極管符號
二極管、三極管符號半導體二極管在電路圖中的圖形符號見圖12。其中為一般二極管的符號，箭頭所指的方向就是電流流動的方向，就是說在這個二極管上端接正，下端接負電壓時它就能導通。圖是穩壓二極管符號。圖是變?nèi)荻䴓O管符號，旁邊的電容器符號表示它的結電容是隨著二極管兩端的電壓變化的。圖是熱敏二極管符號。圖是發光二極管符號，用兩個斜向放射的箭頭表示它能發光。圖是磁敏二極管符號，它能對外加磁場作出反應，常被制成接近開關而用在自動控制方面。二極管的文字符號用“V”，有時為了和三極管區別，也可能用“VD”來表示.

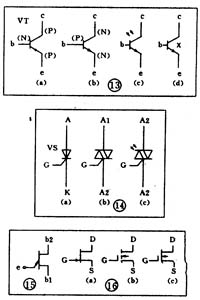

由于PNP型和NPN型三極管在使用時對電源的極性要求是不同的，所以在三極管的圖形符號中應該能夠區別和表示出來。圖形符號的標準規定：只要是PNP型三極管，不管它是用鍺材料的還是用硅材料的，都用圖13(a)來表示。同樣，只要是NPN型三極管，不管它是用鍺材料還是硅材料的，都用圖13(b)來表示。圖13(c)是光敏三極管的符號。圖12(d)表示一個硅NPN型磁敏三極管。
晶閘管、單結昌體管、場效應管的符號
晶閘管、單結昌體管、場效應管的符號晶閘管是晶體閘流管或可控硅整流器的簡稱，常用的有單向晶閘管、雙向晶閘管和光控晶閘管，它們的符號分別為圖“中韻(b)(c)。晶閘管的文．字符號是“VS”。單結晶體管的符號見圖15�！� 利用電場控制的半導體器件，稱為場效應管，它的符號如圖16所示，其中表示N溝道結型場效應管，(b)表示N溝道增強型絕緣柵場效應管，<c)表示P溝遭耗盡型絕緣柵場效應管，它們的文字符號也是“VT”。
|
