在維修和電子制作中，有時并不需要對三極管進行各種參數測量，只需定性判定就可以了。實質上使用萬用表進行判測也是如此。為了能夠快速準確地判斷出三極管的好壞，派生了很多電路。這里筆者介紹一種應用于教學實習中的電路，性價比高，無調試，非常適合學生和初學者制作。

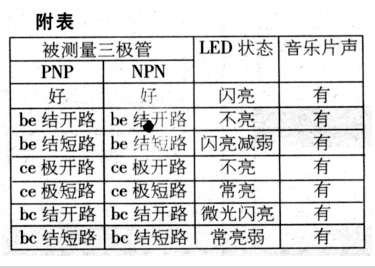

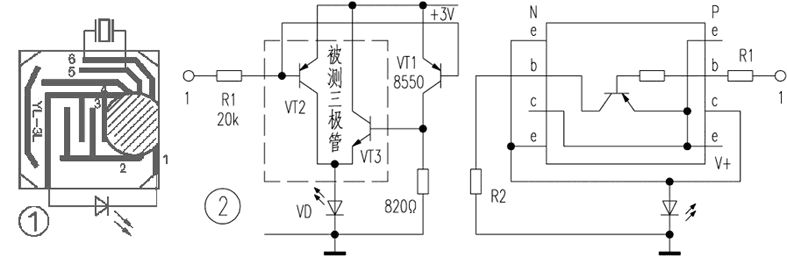

電路的核心是一個帶有ＬＥＤ驅動功能的音樂芯片（用兩節紐扣電池供電，連同壓電陶瓷片一起封在一個直徑為３２ｍｍ的圓盒里。其印板電路如圖１（自定引腳順序）。①腳外接高亮度的聚光型紅色ＬＥＤ，②腳為觸發端，高電平有效。③腳接電源正極，④腳接電源負極，⑤、⑥腳外接壓電陶瓷片。由于該音樂片具有聲、光驅動的特點，所以使得制作方便和有趣。購一個８腳ＤＩＰ集成電路插座，作為三極管測試插座，然后去掉①、役腳與發光二極管的連接，按圖２所示電路進行連接。虛線框內的三極管為待測三極管，不裝入電路中，ＶＴ１及外接電阻Ｒ１、Ｒ２可直接焊接在插腳上，放入插座下面的空隙中。由于無觸發信號時，②腳處于低電平，①腳輸出高電平，故此直接用來對ＰＮＰ型三極管進行測定。正常工作時，觸發音樂片，使發光二極管ＬＥＤ隨音樂聲閃爍。若被測三極管良好，則ＬＥＤ閃爍發光；如果三極管ｂｅ結開路，只有音樂聲而ＬＥＤ不亮；若ｂｅ結短路，由于Ｒ１的限流，ＬＥＤ隨音樂聲閃爍但光亮減弱；如果ｃｅ極短路，ＬＥＤ常亮不閃爍，同時有音樂聲；如果ｃｅ極開路，ＬＥＤ不發光但有音樂聲；若ｂｃ結短路，ＬＥＤ常亮較弱；如果ｂｃ結開路，ＬＥＤ閃亮發微光。因此，通過ＬＥＤ的發光狀態來判別三極管ＶＴ２的好壞，同時音樂聲隨時告訴你信號源的狀態。同理，在進行ＮＰＮ管子測量時，由ＶＴ１構成ＶＴ３的前級復合管。如果被測三極管完好，三極管插入插座后，發光二極管閃爍發光，其判定方法如附表所示。
按照圖２連接好插座后，可用萬能膠直接粘在機殼內。由于原電路用兩只紐扣電池直接裝在板上，若覺得費電不方便可直接引出外接３Ｖ電源。電路上觸發開關用原電路中導電橡膠按鍵，發光二極管原是通過引線引出，現直接裝入盒內。整個電路通過加工制作后全部裝入一個合適的圓柱盒內，在ＤＩＰ插座上按ｅｂｃｅ順序標記。這里由于現在大部分二極管的管腳分布為ｅｂｃ或ｂｃｅ，這樣排列，在插入三極管時使用非常方便。實際測量時，按三極管極性和管腳順序依次插入Ｎ或Ｐ座內。按下觸發開關，在音樂聲中根據發光二極管的狀態，對照附表，即可判別三極管的好壞以及是何原因造成損壞的。事實上，附表不用死記，測上幾遍自己就可掌握了。
需要說明的是任何帶驅動ＬＥＤ的音樂片都可直接應用。要注意ＬＥＤ的驅動信號極性，根據極性修改圖２電路即可。
