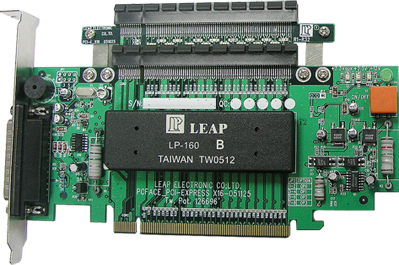

界面保護器 >> PCFACE-PCIE16 |
將PC主機內的PCI-Express接口插槽延伸成為可外接的保護Slot。
提供方便的、安全的PCI-Express接口產品在設計、實驗、測試的硬件環境；
更可提高效率2-5倍�？梢圆魂P(guān)PC主機的Power，只要將保
護器電源關閉，即可熱插、拔Slot上的實驗卡或測試卡。
具外部電路使用Power過載或短路的良好保護。
各組電源指示燈，Power的故障容易辨識排除，也可外接電源開關及指示燈。
特色
將PC主機內的PCI-Express接口插槽延伸成為可外接的保護Slot。
提供方便的、安全的PCI-Express接口產品在設計、實驗、測試的硬件環境；
更可提高效率2-5倍。
可以不關PC主機的Power，只要將保護器電源關閉，即可熱插、拔Slot上
的實驗卡或測試卡。
具外部電路使用Power過載或短路的良好保護。
各組電源指示燈，Power的故障容易辨識排除，也可外接電源開關及指示燈。
ASIC系統設計、穩定性佳、容易維護。
支援：x1，x4，x8，x16的PCI-Express適配卡。
可選購PCI-Express插槽保護板以增加使用年限。
產品應用
各種PCI-Express適配卡的設計實驗、生產測試使用。
學術教育單位PCI-Express接口的教學、實驗、設計課程使用。
PCI-Express界面各種延伸、擴充保護的應用。
硬件規格
PCFACE-PCIE16上各組Power外接負載規格：
+3.3V : 3.5Amp±5%
+3.3VAUX : 750mA±5%
+12V : 5Amp±5%
For PCI-Express V1.1版本硬件規范
體積:180(W) x 25(H) x 100(D)mm
重量: 0.18kg
操作環境溫度:+5℃＆#8764;+45℃
操作環境濕度:90% noncondensing
操作環境高度:5000m
兼容性測試LIST
PCI-Expressx1 接口網絡卡
PCI-Expressx4 適配卡
PCI-Expressx8 適配卡
PCI-Expressx16 接口顯示卡
標準配備
主卡x 1
手冊x 1
CD-ROM x 1
固定鐵片x 2
M3螺絲x 8
PCI-Express x1, x4, x8, x16延伸插槽保護板
(不同通道的適配卡需搭配延伸保護插槽板使用)
|
|
|
|
|
