特色
●提供工控最穩定的PCI橋接組件(PLX-9052),以供各種PCI I/O卡的實驗。
●提供方便的、開放的、安全的PCI產品設計、工業控制、電路實驗的延伸接口。
●可調整變更四種速度的CLK訊號,以符合實驗時各種不同頻率速度需要。
●具四組良好的自復式Fuse保護電路,以防止外部電路使用的電源過載或發生短路時燒毀。
●提供SMD及DIP不同零件包裝的焊接實驗區。
●ISA排線及Locus排線信號輸出PIN均有文字說明。
●配合PCFACE-V擴充延伸保護器使用,在設計時更穩定、實驗時更方便。

硬件規格
●以PLX的PCI9052組件為開發工具。
●提供來自PC的四組電源:+3.3V,+5V,+12V,-12V。
●可選用的四種時派速度:8M/16M/32M/33MHz。
●具Local排線,ISA排線的延伸控制使用。
●共提供三種不同的實驗零件焊接區:SMD150mil,SMD300mil,及DIP。
●提供48個I/O(I/O 1＆#8764;I/O 48)供數據輸入/出使用。

產品應用
●PCI工業控制卡的實驗、設計、測試使用。(CCD感測,機械手臂,自動控制,數據搜集器...等)
●教育學術單位在PCI接口的各種:教學、專題實驗、設計、檢定課程使用。
●PCI接口其它各種:延伸擴充、測試治具使用。

標準配備

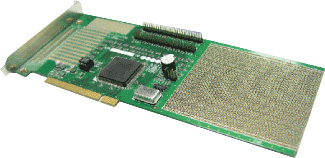

●LP-PCI-CARD x 1
●CD-ROM x 1內含:
1.PLX-9052驅動程序
2.簡易使用手冊
●產品聲明書x 1

其它
體積:256(W) x 15(H) x 106(D)mm
重量:0.15Kg
操作環境溫度:+5℃～+45℃
操作環境濕度:90% noncondensing
操作環境高度:3,000m
