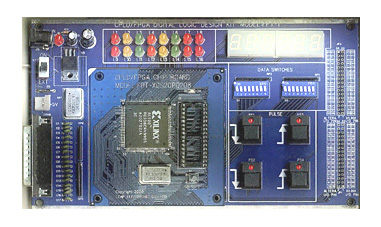

教學儀器>> FPT-1 |
|
在過去，一個電子工程師要設計一個電路，就必須使用萬用板及大量的邏輯組件來做實驗，單是焊接各組件的電路接腳就己經令人十分的氣餒，更不用說發生錯誤時要修改的辛酸了�，F(xiàn)在只要電子工程師使用可規劃邏輯組件，只需在軟件上做設計修改，并經過軟件的運作即可完成。就像在實驗桌上制作一顆屬于自己的電路組件，這不但可學習新芯片使用技術，同時可縮小電路板面積，創造輕薄短小的電子產品
力浦電子以一個初學者的需求，設計出ALTERA，XILINX二大廠牌的CPLD/FPGA平臺供選擇學習，免除焊接QFP芯片及實驗線路的麻煩。并得到二大公司的授權提供支持發展軟件，讓有興趣者排除障礙，跨入CPLD/FPGA的領域
特色
● 利用CPLD/FPGA提供的軟硬件發展境學習最新邏輯IC設計，以取代TTL/CMOS繁雜的硬件設計
● 可使用電路繪圖法( Graphic）及數字硬件描述語言法(VHDL,'ABEL,AHDL)來發展電路,使用Print Port直接在原廠發展系統下Download,將設計完成程序，燒錄到EPROM（FLASH）即可獨立運作
● 適用WIN95/98/2000/NT操作系統
● 模塊化設計
● 使用者可自行選購學習ALTERA或XILINX
● 昂貴的芯片板可重復使用
● 不需焊接QFP包裝大量節省工時
● FPT-1實驗器硬件規格
支持組件
● ALTERA:
EPF10K10TC144(TQFP144pin)
FPT-EPF10K10TC144
● XILINX:
XCS10TQ144(TQFP144pin）
FPT-XCS10TQ144● 8x2 LED顯示輸出
● 8x2 邏輯輸入指撥開關。
● 4個脈沖按鍵產生器（2個正脈沖、2個負脈沖）
● 6位數七節顯示器
● 具有紅色電源指示燈
● 內含10 MHz振蕩器
● 附電源開關切換Adaptor或Extend Power Pin
● 25 pin D Type Connector (Printer Port下載 FPGA）
● 采用DC 9V Adaptor或Extend Power Pin給使用者使用，規格為 DC 5V
● 支持ALTERA MAX+ Plus II Base line發展系統或 XILINX Foundation發展系統
● 未使用的I/O Pin擴充區，可供使用者定義使用
實驗內容
● 組合邏輯電路的設計、仿真、測試：
1.基本邏輯 6.多任務器
2.減法器 7.加法器
3.譯碼器 8.編碼器
4.組合邏輯 9.解多任務器
5.比較器
● 序向邏輯電路的設計、仿真、測試：
1.正反器 4.同步計數器
2.移位緩存器 5.異步計數器
3.移位計數緩存器
● 專題應用實驗：
1.數字鐘
2.計數器
3.電子鬧鐘
4.交通號志控制
5.電子骰子
6.VHDL/AHDL語言設計
7.擴充I/O Pin可任意設計
適用學習范圍
基礎邏輯
數字電路設計
數字系統設計
微算機原理
CPLD/FPGA芯片設計 |
|
|
|
|
|
|
|
|
|
