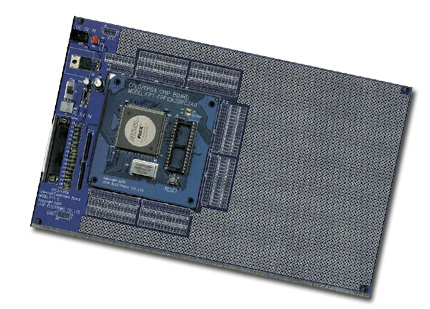

FPT-2CPLD/FPGA 邏輯電路設計萬用板/芯片板
|
項次 |
族 系 |
規 格 |
售價 |
|
CPLD/FPGA邏輯電路設計萬用板 |
|
[1] |
ALTERA系列 |
FPT-2+FPT-EPF10K10TC144 |
|
|
[2] |
ALTERA系列 |
FPT-2+FPT-EPF10K20RC240 |
|
|
[3] |
XILINX系列 |
FPT-2+FPT-XCS10TQ144 |
|
|
[4] |
XILINX系列 |
FPT-2+FPT-XCS20PQ208 |
|
|
CPLD/FPGA芯片板 |
|
[1] |
ALTERA系列 |
FPT-EPF10K10TC144 |
|
|
[2] |
ALTERA系列 |
FPT-EPF10K20RC240 |
|
|
[3] |
XILINX系列 |
FPT-XCS10TQ144 |
|
|
[4] |
XILINX系列 |
FPT-XCS20PQ208 |
|
|
[5] |
FPT-2
萬用板 |
不加模塊 |
|
|
一位已具有CPLD/FPGA基礎的電子工程師，在使用ALTERA 或XILINX時常需要選購芯片、Layout線路、洗板子、焊接芯片，浪費很多無謂的時間及金錢，尤其是144 pin，208 pin，240 pin以上的QFP包裝更是麻煩，力浦電子以一個工程師的方便性特別設計一套標準DIY萬用板支持ALTERA和XILINX二大廠牌常用芯片，讓你輕易組裝自己設計的電路，快速完成硬件結構的部局或樣品。對于個案研究、專題制作提供絕佳的硬件組合配套，是您不能不知道的利器
芯片板規格:
● 四種芯片板(規格如下表)
● 將設計完成之程序，燒錄到EPROM(FLASH）即可獨立運作
● 支持ALTERA，XILINX發展系統
● 下載（Download）成功或失敗指示燈
● 具有RESET鍵，可重新啟始FPGA/CPLD
● 可使用電路繪圖（Graphic）及數字硬件描述語言法（VHDL、ABEL、AHDL）來發展電路
● 適用WIN95/98/2000/NT操作系統
● 采用DC 5V電源
特色
● 模塊化設計
● 使用者可選購兩大族系之一
● 昂貴的芯片板可重復使用
● 不需焊接QFP包裝可節省工時
FPT-2萬用板硬件規格
支援元件：
ALTERA
1. EPF10K10TC144(TQFP144pin)
FPT-EPF10K10TC144
ALTERA
2. EPF10K20RC240(PQFP240pin)
FPT-EPF10K20RC240
XILINX
1. XCS10TQ144(TQFP144 pin)
FPT-XCS10TQ144
XILINX
2. XCS20PQ208(PQFP208 pin)
FPT-XCS20PQ208
● 采用DC 9V ADAPTOR 或Extend Power Pin給使用者使用，規格為 DC 5V
● 附電源開關切換Adaptor或 Extend Power Pin紅色電源指示燈。
● 25 pin D Type Connector (Printer Port 下載FPGA）
● 具有萬用實驗孔（洞洞板），可供使用者焊接電路實驗
● 支持ALTERA MAX + Plus II Baseline 發展系統及XILINX Foundation發展系統
● 可使用電路繪圖(Graphic）及數字硬件描述語言法（VHDL、ABEL、AHDL）來發展電路。
● 全部I/O可透過Connector擴充使用
● 使用Print Port直接在原廠發展系統下Download
● 適用WIN95/98/2000/NT操作系統 |
|
|
|
|
|
|
