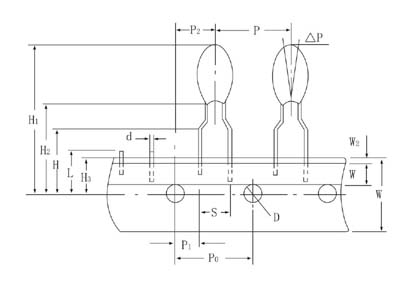

CA42產品編帶標準
CA42 TAPE LEVEL
|
|
|
項目 |
符號 |
尺寸Dimension
|
單位Unit(mm) |
|
元件間距 |
P |
12.7±1.0
|
|
|
給進孔間距 |
PO
|
12.7±0.3
|
|
| 基帶寬度 |
W
|
18+1
18-0.5
|
|
| 粘膠寬度 |
WO
|
12+0
12-1.0
|
|
| 給進孔位置 |
H3
|
9±0.5
|
|
|
粘膠帶位置 |
W2
|
1.0max
|
|
| 元件頂部到給進孔心距離 |
H1
|
32.5max
|
|
|
元件偏差 |
∆P
|
±1.3max
|
|
| 給進孔直徑 |
D
|
4±0.2
|
|
|
基帶厚度 |
T
|
0.5±0.2
|
|
|

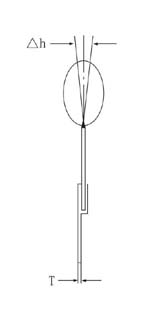

元件偏差 |
∆h
|
2.0max
|
|
|
引線切屑長度 |
L
|
11max
|
|
|
引線腳節鉚高度 |
H
|
16±0.5
|
|
|
引線腳間距 |
S |
25±0.5
|
5±0.7
|
|
給進孔中心至引線腳間距 |
P1
|
3.85±0.7
|
|
| 給進孔中心至元件中心間距 |
P2
|
6.35±0.7
|
|
| 元件引線根部到給進孔心距離 |
H2
|
18+2
18-0
|
|
|
引線直徑 |
d
|
0.5±0.05
|
|
|
外殼號 |
Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|
散裝 |
1000 | 500 | |||
|
編帶包裝 |
2000 | 1500 |
|
編帶包裝
TAPE & REEL |
 |
|
