詳細說明：
1.主要用途與使用范圍：

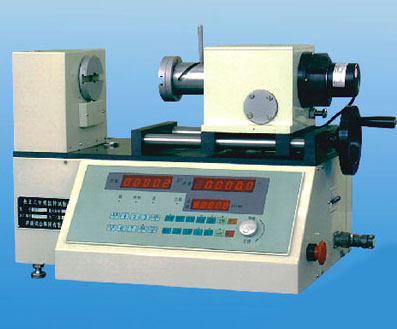

本試驗機主要是對各種扭轉彈簧，蝸卷彈簧做扭轉試驗，在一定的轉角下測定彈簧的扭矩，或在一定的扭矩下測定彈簧的轉角，也可用于其它彈性元件和磨擦機構的扭轉試驗。主要適用于彈簧制造廠，電器制造廠，動力機械廠，大專院校及科研等單位使用。
2.主要規格、技術參數和技術指標：
|
序號 |
項 目 名 稱 |
規 格、參 數 及 指 標 |
|
1 |
產品型號 |
TNS-S5000 |
TNS-S2000 |
TNS-S1000 |
TNS-S500 |
|
2 |
最大試驗扭矩MN
（Ｎmm） |
5000 |
2000 |
1000 |
500 |
|
3 |
扭矩最小讀數值 （Ｎmm） |
0.5 |
0.2 |
0.1 |
0.05 |
|
4 |
扭矩精確測量范圍（Ｎmm） |
500-5000 |
200-2000 |
100-1000 |
50-500 |
|
5 |
扭轉角最大讀數值( o
) |
9999.9 |
|
6 |
扭轉角最小讀數值( o
) |
0.1 |
|
7 |
扭矩盤間最大距離 |
≥160 |
|
8 |
扭矩示值相對誤差 |
≤±1.0% |
|
9 |
扭矩示值重復性相對誤差 |
≤1.0% |
|
10 |
工作電壓 |
AC220V±10% |
3.工作條件:
試驗機在下列條件下正常工作:
(1)在室溫20±10 ℃ 范圍內,相對濕度≤80%;
(2)在穩固的基礎上放置;
(3)在周圍無振動,無腐蝕性介質和無強電磁場干擾的清潔的環境中;
(4)電源電壓的波動范圍不應超過額定電壓的±10%。
4.結構特征與工作原理:
本試驗機由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成。 |
