詳細說明：
一、產品綜述：

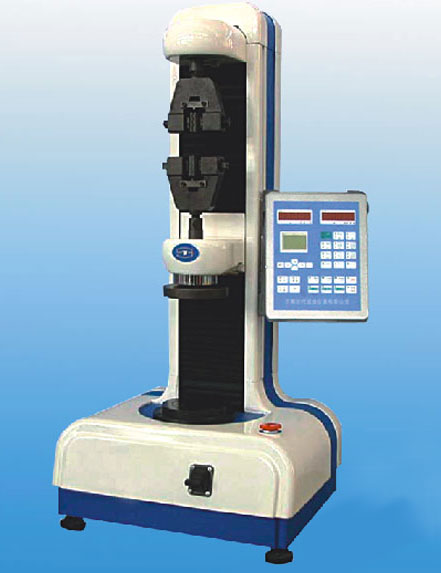

WDW-J系列簡易微機控制電子式萬能試驗機是時代試金儀器有限公司生產的新一代電子式萬能試驗機。該試驗機整機造型由中央工藝美院參與設計，主機框架通過力學有限元分析，使受力更加合理，框架的剛度和強度得到了充分保證。該系列試驗機采用高精度步進電機驅動,保證試驗機可以具有1：5000倍以上的減速比，且噪音小，壽命長，傳動平穩。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性。
本系列試驗機通過數碼顯示試驗力、變形,液晶顯示位移、速度以及試驗曲線；試驗結果和曲線實時打��；控制輸出方式為：脈沖、電壓和通訊；用戶可以通過USB接口與微機實現通訊，進行復雜的數據處理和分析,具有很強的可擴展功能。
二、主要技術指標：
|
主要技術規格 |
WDW-J50 |
WDW-J20 |
WDW-J10 |
WDW-J5 |
WDW-J2 |
WDW-J1 |
|
特 點 |
采用步進電機調速系統，全數字化測量控制系統 |
采用步進電機調速系統，全數字化測量控制系統 |
|
力值測量范圍 |
最大試驗力的2%-100%
(全程不分檔測量) |
|
試驗力準確度 |
優于示值的±1%（精密級±0.5%） |
|
變形測量準確度 |
在引伸計滿量程的2%-100%范圍內，優于示值的±1%(變形全程不分檔測量) |
|
橫梁位移測量 |
分辨率高于0.01mm |
|
橫梁速度范圍 |
0.1-500mm/min |
0.1-500mm/min |
|
試驗空間寬度 |
400mm |
|
|
主機外形尺寸 |
1685*720*530 |
1430*500*400 |
|
夾具形式 |
楔形、平板及用戶提出的其它夾具 |
|
重量 |
350 |
150 |
|
