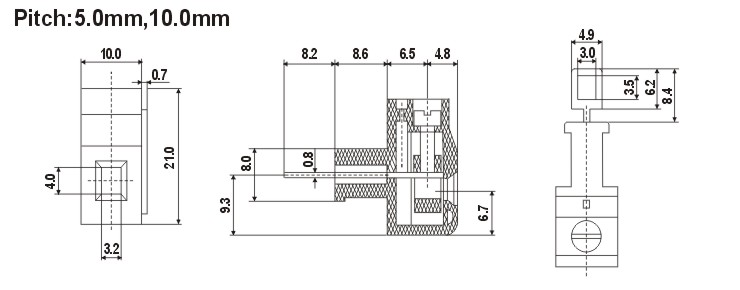

型號：WJ410 |
|
材質及電鍍
螺絲：M3.0，鋼，鍍鋅
方塊：黃銅，鍍鎳
焊針：黃銅，鍍錫
塑件：PA66，UL94V-0
|
電氣性能
參考標準： UL IEC
額定電壓：300V 450V
額定電流：16A 24A
接觸電阻：20mΩ
絕緣電阻：5000MΩ/DC1000V
耐電壓：AC 2000V/1 Min
使用線徑：22-12 AWG 4.0mm²
|
|
機械性能
溫度范圍：-40℃～+105℃
瞬時溫度：+250℃ 5秒
扭矩：0.5Nm(4.5Lb.in)
剝線長度：4.5-5mm
|
 |
|
| |
|

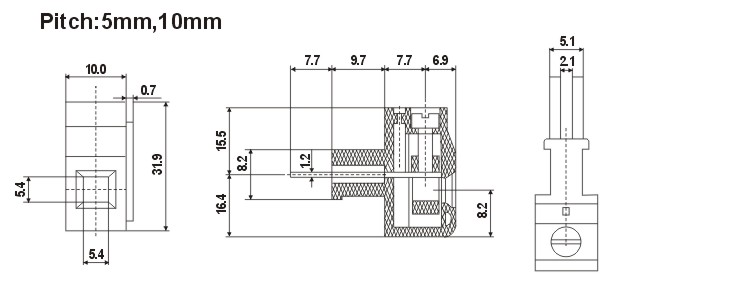

型號：WJ1010 |
材質及電鍍
螺絲：M4.0，鋼，鍍鋅
方塊：黃銅，鍍鎳
焊針：黃銅，鍍錫
塑件：PA66，UL94V-0
|
電氣性能
參考標準： UL IEC
額定電壓：300V 750V
額定電流：30A 35A
接觸電阻：20mΩ
絕緣電阻：5000MΩ/DC1000V
耐電壓：AC 2000V/1 Min
使用線徑：22-10 AWG 6.0mm²
|
|
機械性能
溫度范圍：-40℃～+105℃
瞬時溫度：+250℃ 5秒
扭矩：1.2Nm(10.5Lb.in)
剝線長度：4.5-5mm
|
|
|
| |
|

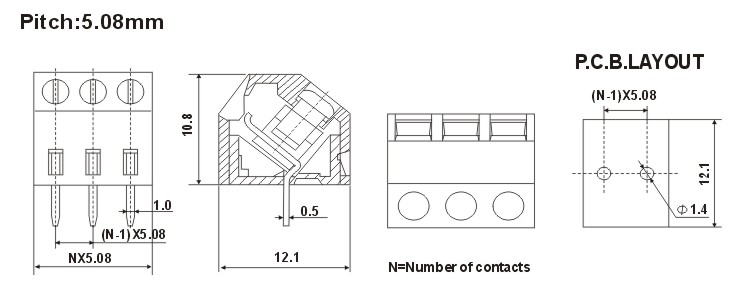

型號：XD-508 |
材質及電鍍
螺絲：M2.5，鋼，鍍鋅
方塊：黃銅，鍍鎳
焊針：黃銅，鍍錫
塑件：PA66，UL94V-0
|
電氣性能
參考標準： UL IEC
額定電壓：300V 250V
額定電流：12A 20A
接觸電阻：20mΩ
絕緣電阻：5000MΩ/DC1000V
耐電壓：AC 2000V/1 Min
使用線徑：26-14 AWG 2.5mm²
|
|
機械性能
溫度范圍：-40℃～+105℃
瞬時溫度：+250℃ 5秒
扭矩：0.4Nm(3.6Lb.in)
剝線長度：6-7mm
|
|
|
| |
|

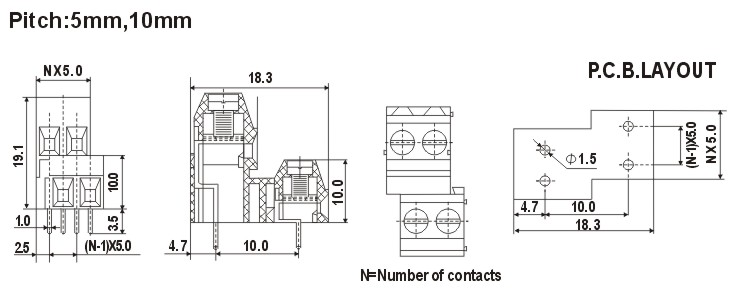

型號：WJA500 |
材質及電鍍
螺絲：M2.5，鋼，鍍鋅
方塊：黃銅，鍍鎳
焊針：黃銅，鍍錫
塑件：PA66，UL94V-0
|
電氣性能
參考標準： UL IEC
額定電壓：300V 250V
額定電流：10A 18A
接觸電阻：20mΩ
絕緣電阻：5000MΩ/DC1000V
耐電壓：AC 2000V/1 Min
使用線徑：26-16 AWG 1.5mm²
|
|
機械性能
溫度范圍：-40℃～+105℃
瞬時溫度：+250℃ 5秒
扭矩：0.4Nm(3.6Lb.in)
剝線長度：5-6mm
|
|
|
印刷線路接線端子
