控制伸縮的扳手為雙鎖緊結構 |
|
|
|
|
|
|
| 伸縮腳的操作方法 |
①向內側推動控制伸縮的扳手①，可以
開鎖。 |
②將控制伸縮的扳手2按照箭頭所指方向
旋轉，可調節支柱的長短。 |
| ③將4個扳手①按緊，鎖住。 |
|
|
|
|
|
|
調節范圍 |
| 腿部的長短可通過“伸縮扳手”按6mm間距進行調節。 |
|

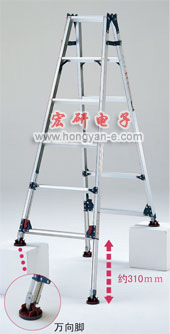

| 兩用梯子※（J）為萬向腳 |
| |

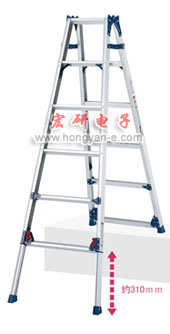

| SCL-(J)90A~(J)210A |
|

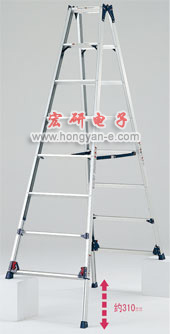

| 專用人字梯 |
| |
| SCL-240A、270A、300A |
 |

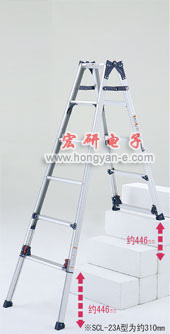

| 兩用翻梯（階梯用） |
| |
| SCL-23A、34A、45A |
 |
|
|
|
|
|
|
|
規格 |
|
兩用梯/可對應最大落差在31cm以內的標準型 |
| 型號 |
尺寸
最小(最大) |
天板的
高度m |
梯子長度m |
設置尺寸mm |
保管收納尺寸mm |
重量kg |
| 升降面W |
縱深D |
長 |
寬 |
縱深 |
| SCL-90A |
2(3) |
0.66~0.97 |
1.43~2.07 |
437~494 |
575~764 |
740 |
440 |
170 |
5.4 |
| SCL-120A |
3(4) |
0.94~1.25 |
2.02~2.66 |
489~546 |
748~937 |
1035 |
490 |
170 |
6.2 |
| SCL-150A |
4(5) |
1.24~1.55 |
2.63~3.27 |
543~599 |
927~1115 |
1340 |
545 |
170 |
7.2 |
| SCL-180A |
5(6) |
1.53~1.84 |
3.24~3.88 |
596~652 |
1105~1294 |
1645 |
600 |
170 |
8.9 |
| SCL-210A |
6(7) |
1.82~2.13 |
3.85~4.49 |
649~706 |
1283~1472 |
1950 |
650 |
170 |
10.0 |
|
|
|
|
|
|
兩用梯（萬向腳）/可對應最大落差在31cm以內，并可根據設置面情況自由調整的自在腳型 |
| 型號 |
尺寸
最小(最大) |
天板的
高度m |
梯子長度m |
設置尺寸mm |
保管收納尺寸mm |
重量kg |
| 升降面W |
縱深D |
長 |
寬 |
縱深 |
| SCL-J90A |
2(3) |
0.70~1.01 |
1.49~2.14 |
487~543 |
606~794 |
770 |
490 |
170 |
5.9 |
| SCL-J120A |
3(4) |
0.98~1.29 |
2.08~2.73 |
539~595 |
779~967 |
1065 |
540 |
170 |
6.7 |
| SCL-J150A |
4(5) |
1.28~1.58 |
2.69~3.34 |
592~649 |
957~1146 |
1370 |
595 |
170 |
7.7 |
| SCL-J220A |
5(6) |
1.57~1.88 |
3.30~3.95 |
645~702 |
1135~1324 |
1675 |
650 |
170 |
9.4 |
| SCL-J250A |
6(7) |
1.86~2.17 |
3.91~4.56 |
699~755 |
1314~1502 |
1980 |
700 |
170 |
10.5 |
|
|
|
|
|
|
兩用梯（階梯用）/前后腳的長度不等，可在高低不平的地方及臺階處使用 |
| 型號 |
尺寸 |
天板的
高度m |
梯子長度m |
設置尺寸mm |
保管收納尺寸mm |
重量kg |
| 升降面W |
縱深D |
長 |
寬 |
縱深 |
| SCL-23A |
3 |
0.66~0.97 |
0.94~1.39 |
1.72~2.51 |
489~571 |
662~892 |
1035 |
490 |
170 |
6.5 |
| SCL-34A |
4 |
094~1.39 |
1.24~1.68 |
2.32~3.26 |
543~624 |
837~1110 |
1340 |
545 |
170 |
8.2 |
| SCL-45A |
5 |
1.24~1.68 |
1.53~1.97 |
2.93~3.87 |
596~678 |
1016~1288 |
1645 |
600 |
170 |
9.2 |
|
|
|
|
|
|
專用人字梯/可對應最大落差在31cm以內的專用人字梯的標準型 |
| 型號 |
尺寸
最小(最大) |
天板的
高度m |
設置尺寸mm |
保管收納尺寸mm |
重量kg |
| 升降面W |
縱深D |
長 |
寬 |
縱深 |
| SCL-240A |
7(8) |
2.11~2.42 |
702~759 |
1463~1650 |
2255 |
705 |
170 |
11.0 |
| SCL-270A |
8(9) |
2.40~2.71 |
756~813 |
1640~1829 |
2560 |
760 |
170 |
12.3 |
| SCL-300A |
9(10) |
2.69~3.00 |
809~866 |
1818~2007 |
2865 |
810 |
170 |
14.9 |
|
|
|
四腳調節式兩用梯SCL
