注：使用說明書可在購買產品后跟我們索要 |
|
特點：
|
|

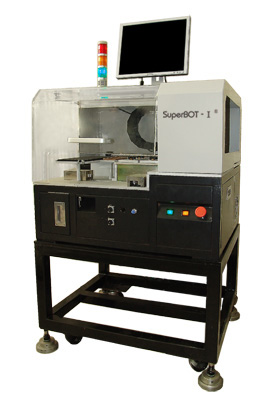

．SUPERBOT-I是為適應大規模電子產品生產而設計的一款高性價比的全自動IC編程設備。該系統采用工控機（內置控制卡）+
伺服系統 +
光學對中系統的模式，快速準確定位，全自動完成芯片抓取、放置、燒寫、取片和包裝轉換的全部過程，取代傳統的人工作業，既極大地提高了生產效率，同時也免除了IC編程過程中可能的人為錯誤。設備傳動系統采用了高速高可靠設計，內置編程器采用西爾特最新極速智能通用編程器SUPERPRO
5000，各模組完全獨立快速燒片，效率遠遠高于并行量產編程器。支持PLCC、JLCC、SOIC、QFP、TQFP、PQFP、VQFP、TSOP、SOP、TSOPII、PSOP、TSSOP、SON、EBGA、FBGA、VFBGA、μBGA、CSP、SCSP等封裝形式芯片。系統設計模塊化，工程切換時間短，可靠性高。 |
|
．衡量全自動編程器最有力的標志：產出率，又稱為UPH，即每小時能出產芯片的個數。
產出率是由機械手臂行程時間、燒錄時間、模組數量所決定；它們的關系是：當芯片所燒錄的時間少，機械手臂行程周期快，與一定比例的模組個數時，只有統一協調才可對產能產生影響；
經過測試，高速的手臂加上高效的燒錄器，配置4模塊時機械手產能達到峰值，各模組滿負荷運轉，若模組配置過多，手臂抓取周期已達極限，這不能提高產能，反而多配置模組導致成本相應提高。
所以，模組并非越多越好。 |
|
．IC包裝支持標準托盤（TRAY）,編帶（TAPE）及管裝(Tube)輸入輸出。內置4臺編程器模組，效率高達每小時1400片。 |
|
．本設備的性能，無論是機械系統還是編程器系統均已達到世界頂級水平，但價格則充分考慮了國內眾多企業的承受能力，具有極高的性價比。
|
．傳動系統
整機效率：1400UPH，平均一個循環2.5秒。
組成：高性能運動控制板卡 +
松下伺服系統。
精度：X軸：±0.02mm；Y軸：±0.02mm；Z軸：±0.05mm。
有效行程：X軸：500mm；Y軸：380mm；Z軸：60mm。
吸嘴精度：±0.08mm。 |
．視覺系統
相 機：400×400像素。
視覺精度：0.1mm。
處理時間：~0.5sec。 |
|
．視覺系統
相 機：400×400像素。
視覺精度：0.1mm。
處理時間：~0.5sec。
|
|
．燒錄系統
編程器：配備4組高性能新型編程器SUPERPRO
5000。 |
|
．進出料裝置
A.固定Tray：用戶指定所用Tray盤型號并提供特殊點位置，系統自動計
算每個芯片所在Tray盤位置。
B.半自動Tray：用戶指定所用Tray盤型號并提供特殊點位置，系統自動計算每個芯片所在Tray盤位置；一盤芯片燒錄完成后TRAY盤自動移出至進出料端，用戶取走并放入待燒錄的TRAY盤，TRAY盤自動移入并執行燒錄。
C. Tape In
：編帶進料，邊帶寬度取決于芯片。
D. Tape
Out：編帶出料，邊帶寬度12~40mm，氣壓或者熱封。
E. Tube
In：管狀進料，根據進料管寬度可以自由調節，最多并列放4條。
F. Tube
Out：管狀出料，根據出料管寬度可以自由調節，最多并列放4條。 |
|
．控制系統
操作系統：Windows XP。
顯 示 器：17寸液晶顯示器。
數據輸入設備：鍵盤 + 鼠標。 |
|
．電源
工作電壓：200～245V/50～60Hz。
功率：2KW。
|
．空壓
空氣壓力：0.6MPa |
| |
|
芯片型號
|
編程+校驗
(秒) |
與SP3000U比較
|
類型
|
|
K8P6415UQB |
9.1(P)+2.3(V)= 11.4(s)
|
25.1(P)+16.8(V)=41.9(s)
|
64Mb
NOR
FLASH |
|
AM29DL640G
|
20.5(P)+2.3(V)
=22.8(s)
|
38.5(P)+11.8(V)=50.3(s)
|
64Mb
NOR
FLASH
|
|
K9F1208U0B |
35.2(P)+32.2(V)=67.4 |
188.6(P)+179.2(V)=367.8 |
512Mb
NAND
FLASH |
|
KAP21WP00M
|
53.2(p)+54.8(V)=108 |
不支持
|
1Gb
NAND
FLASH |
|
K9F1G08U0A |
60.4(P)+56.1(V)=116.5 |
362.3(P)+359.3(v)=721.6 |
1Gb
NAND
FLASH |
|
AT28C64B |
0.8(P)+0.1(V)=
0.9(s) |
1.2(P)+0.8(V)=
2.0(s) |
64Kb
EEPROM |
|
24AA128 |
2.7(P)+1.8(V)=
4.5(s) |
5.0(P)+4.0(V)=
9.0(s) |
128Kb
串行EEPROM |
|
QB25F640S33B60 |
29.0(P)+14.4(V)=
43.4(s)
|
55.2(P)+41.4(V)=
96.6(s) |
64Mb
串行EEPROM |
|
AT89C55WD
|
2.5(P)+0.4(V)=2.9(s)
|
3.3(P)+1.0(V)=4.3(s) |
20KB
FLASH
MCU |
|
ST72F324BK4B5 |
2.6(P)+1.3(V)=3.9(s)
|
18(P)+7(V)=25(s)
|
32KB
FLASH
MCU |
|
MB89F538 |
1.21(P)+0.93(V)=2.14(s)
|
12(P)+6(V)=18(s)
|
32KB
FLASH
MCU |
|
Upd78F9234 |
2.6(P)+1.3(V)=3.9(s)
|
38(P)+16(V)=54(s) |
16KB
FLASH
MCU |
|
| |
|
質量保證：
|
|
．自購買之日起，壹年內憑發票保修；適配器和插座屬易損耗品，不保修。 |
|
規格參數：
|
|
．器件支持:
EPROM、Paged
EPROM、并行和串行EEPROM、FPGA配置串行PROM、FLASH存儲器（NOR
和NAND）、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware
HUB、單片機、MCU、標準邏輯器件等,器件工作電壓1.2-5V。 |
|
．封裝支持: PLCC,
JLCC, SOIC, QFP,
TQFP, PQFP, VQFP,
TSOP, SOP,
TSOPII, PSOP,
TSSOP, SON, EBGA,
FBGA, VFBGA,
uBGA, CSP, SCSP，.. |
|
．聯機通訊接口: USB2.0 |
|
．脫機模式: 不支持 |
|
．電源規格: 輸入交流
100-240V,
50/60HZ; 輸出直流 -
功耗:2KW |
|
．主機尺寸:
820*640*1550 毫米;
重量：248公斤 |
|
．包裝尺寸: -
毫米;包裝毛重：270公斤 |
|
標準配置：
|
|
．主機（含SUPERPRO/5000編程器4套）、工控機、用戶手冊、軟件光盤、保修卡。 |
|
．選配: 自動/半自動Tray
In/Out、Tape
In/Tape out、Tube
In/Out設備、適配器 |
