 技術資料參考:
 LM79XX
系列固定輸出三端穩壓器:
| 功能簡介: LM79XX
系列是美國國家半導體公司的固定輸出三端負穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串連集成穩壓器. |
| 特性簡介:
過熱、短路和安全范圍保護
/ 高紋波抑制比 / 1.5A 輸出電流。 |
| 電壓范圍: LM7905C -5V
/ LM7906C -6V / LM7908C -8V
/ LM7912C -12V /
LM7918C -18V / LM7920C -20V /
LM7924C -24V / LM7915C -15V |

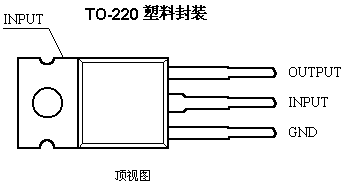

| 封裝形式:
TO-220 塑料封裝，TO-3
鋁殼封裝 |
代換電路: 以下各廠商的同型號電路均可直接代換。
|
國家半導體
|
摩托羅拉
|
仙童
|
日電
|
東芝
|
日立
|
上無七廠
|
北京半導體五廠
|
|
LM79XX
|
MC79XX
|
MC79XX
|
μPC79XX
|
TA79XX
|
HA79XX
|
SW79XX
|
CW79XX
|
極限參數:
|
最大輸入電壓（輸出電壓為
5V 時）
|
35V
|
|
最大輸入電壓（輸出電壓為
12V 至
15V 時）
|
40V
|
|
輸入—輸出壓差（輸出電壓為
5V 時）
|
25V
|
|
輸入—輸出壓差（輸出電壓為
12V 至
15V 時）
|
30V
|
|
耗散功率（注
1）
|
內部限制
|
|
操作結溫范圍
|
0℃
至
+125℃
|
|
儲藏溫度范圍
|
-65℃
至
+150℃
|
|
控制溫度（恒溫
10 秒）
|
+230℃
|
注
1：結到環境的熱阻是
50℃/W（無散熱器時）和
5℃/W（無限大散熱器時）。
電氣參數:
LM7905C、LM7912C、LM7915C
電氣參數表（注2）
|
輸出電壓
|
5V
|
12V
|
15V
|
|
輸入電壓
|
-10V
|
-19V
|
-23V
|
|
參數
|
單位
|
測試條件
|
最小
|
典型
|
最大
|
最小
|
典型
|
最大
|
最小
|
典型
|
最大
|
|
輸出電壓
|
V
|
TJ=25℃
|
-4.8
|
-5.0
|
-5.2
|
-11.5
|
-12.0
|
-12.5
|
-14.4
|
-15.0
|
-15.6
|
|
V
|
5mA≤IOUT≤1A
|
-4.75
|
|
-5.25
|
-11.4
|
|
-12.6
|
-14.25
|
|
-15.75
|
|
V
|
P≤15W
|
(-20≤VIN≤-7)
|
(-27≤VIN≤-14.5)
|
(-30≤VIN≤-17.5)
|
|
電壓調整率
|
mV
|
TJ=25℃（注2）
|
|
8
|
50
|
|
5
|
80
|
|
5
|
100
|
|
V
|
|
(-25≤VIN≤-7)
|
(-30≤VIN≤-14.5)
|
(-30≤VIN≤-17.5)
|
|
mV
|
|
|
2
|
15
|
|
3
|
30
|
|
3
|
50
|
|
V
|
|
(-12≤VIN≤-8)
|
(-22≤VIN≤-16)
|
(-26≤VIN≤-20)
|
|
負載調整率
|
mV
|
TJ=25℃（注2）
|
|
|
|
|
15
|
200
|
|
15
|
200
|
|
mV
|
5mA≤IOUT≤1.5A
|
|
15
|
100
|
|
15
|
200
|
|
15
|
200
|
|
mV
|
250mA≤IOUT≤750mA
|
|
5
|
50
|
|
5
|
75
|
|
5
|
75
|
|
靜態電流
|
mA
|
TJ=25℃
|
|
1
|
2
|
|
1.5
|
3
|
|
1.5
|
3
|
|
靜態電流變化
|
mA
|
With
Line
|
|
|
0.5
|
|
|
0.5
|
|
|
0.5
|
|
V
|
|
(-25≤VIN≤-7)
|
(-30≤VIN≤-14.5)
|
(-30≤VIN≤-17.5)
|
|
mA
|
With
Load
5mA≤IOUT≤1A
|
|
|
0.5
|
|
|
0.5
|
|
|
0.5
|
|
輸出噪聲電壓
|
μV
|
TA=25℃
10Hz≤f≤100kHz
|
|
125
|
|
|
300
|
|
|
375
|
|
|
紋波電壓抑制
|
dB
|
f=120Hz
|
54
|
66
|
|
54
|
70
|
|
54
|
70
|
|
|
V
|
(-18≤VIN≤-8)
|
(-25≤VIN≤-15)
|
(-30≤VIN≤-17.5)
|
|
輸出電壓漂移
|
mV/℃
|
0℃≤TJ≤+100℃
IOUT=5mA
|
|
0.4
|
|
|
-0.8
|
|
|
-1.0
|
|
|
壓差
|
V
|
TJ=25℃
|
|
1.1
|
|
|
1.1
|
|
|
1.1
|
|
|
輸出峰值電流
|
A
|
TJ=25℃
|
|
2.2
|
|
|
2.2
|
|
|
2.2
|
|
注
2：除非另外說明：IOUT=500mA，CIN=2.2μF，COUT=1μF，0℃≤TJ≤+125℃，耗散功率≤1.5W。
穩壓器在恒定結溫下以低占空比脈沖測試。

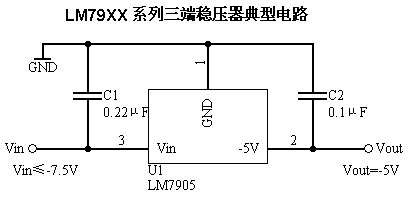

典型電路:
|
