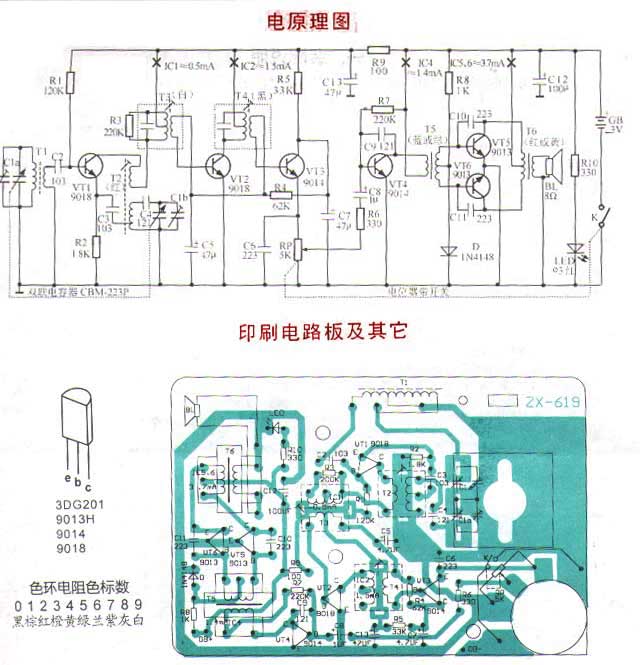

ZX-619全硅管六管超外差臺式調幅收音機
售價：16.5元
外型尺寸:170×100×45mm 工作電壓:3V（1號2節電池)
頻率覆蓋:530－1605KHz
電源指示功能，電路采用二級中放，2支功放三極管9013，有輸入、輸出變壓器，配1W8Ω電動式揚聲器，聲音響亮，大外殼制作容易。適合初中級電子愛好者自制。點擊詳細《電原理圖及印刷電路板》
|
|
 |

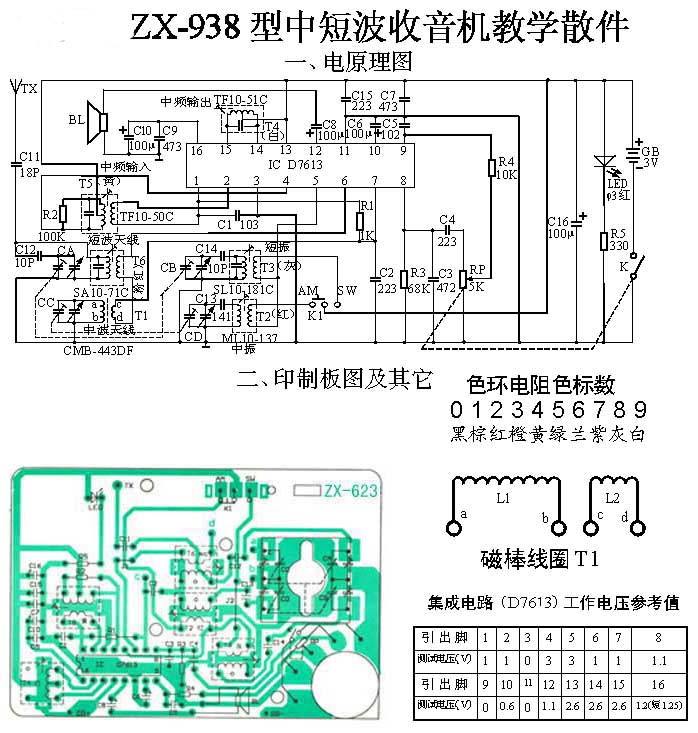

ZX-623型中短波臺式收音機
售價：22元 外型尺寸：170×100×45mm 工作電壓：3V（1號2節電池）點擊詳細《電原理圖及印刷電路板》
|
|
 |

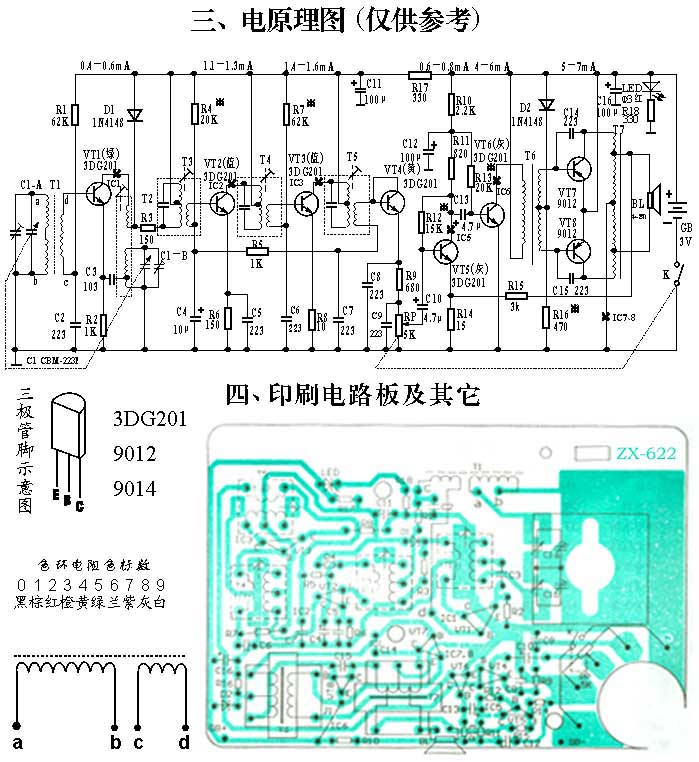

ZX-622(原ZX-921）全硅八管超外差臺式調幅收音機
售價：19.8元 外型尺寸：170×100×45mm 工作電壓：3V（1號2節電池）頻率覆蓋：530－1605KHz
本機電路采用二級中放，功放用2支PNP管（9012），有輸入、輸出變壓器配用3W8Ω大磁缸喇叭和臺式內空大機殼，音質宏亮、制作簡單。適合初中級電子愛好者自制。點擊詳細《電原理圖及印刷電路板》 |
|
 |

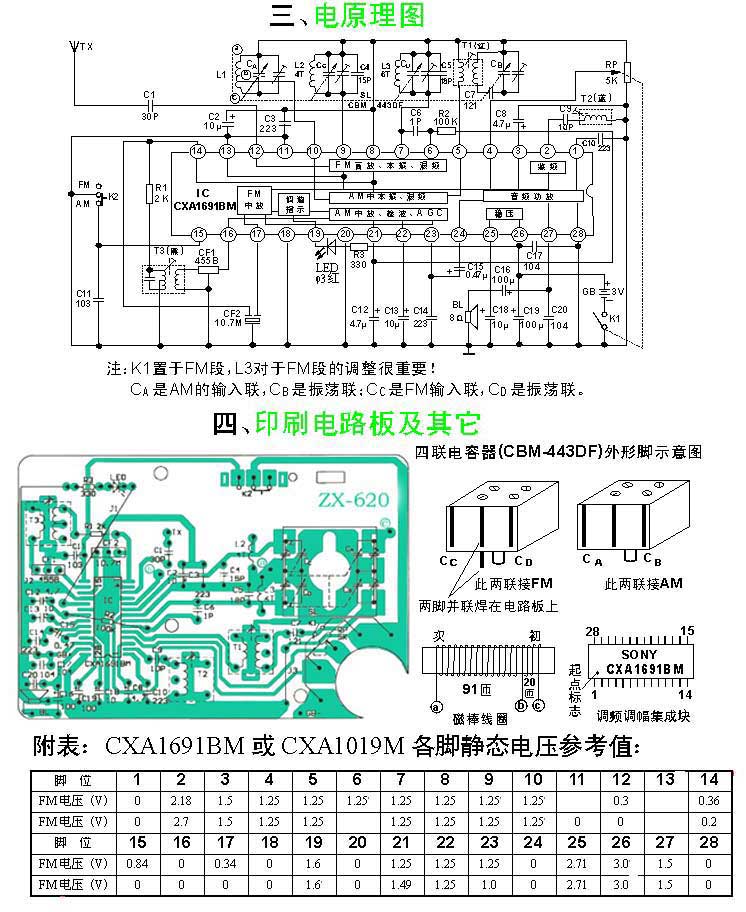

ZX-620集成電路調頻調幅臺式收音機
售價：25元 外型尺寸：170×100×45mm
工作電壓：3V（1號2節電池）調頻頻率覆蓋：87－108MHz調幅頻率覆蓋：530-1605KHz
本電路是采用日產CXA1691集成塊為收音核心，自帶功放，聲音清晰、靜噪處理，靈敏度高、質量穩定、選擇性好、耗電省，大外殼制作比較簡便。適合初中級電子愛好者自制。點擊詳細《電原理圖及印刷電路板》 |
|
|

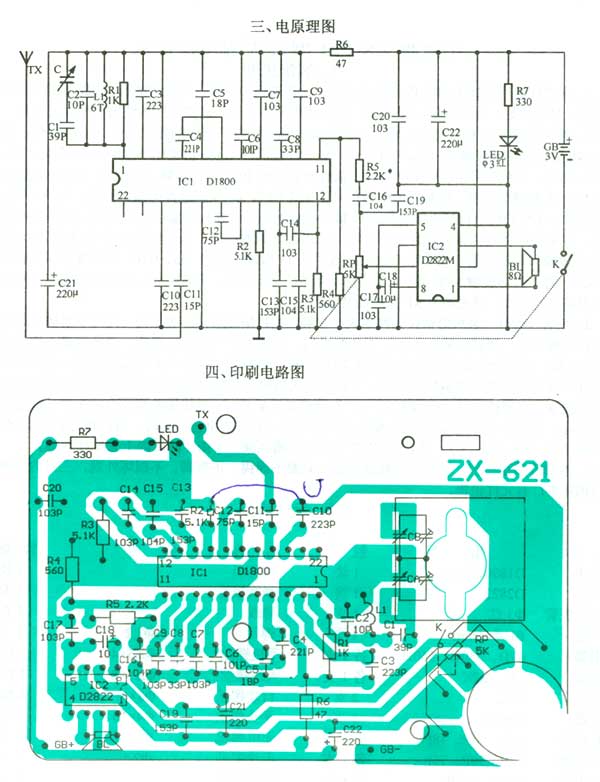

ZX-621型單調頻臺式收音機
售價：22元 外型尺寸：170×100×45mm
工作電壓：3V（1號2節電池）頻率覆蓋：87－108MHz
采用D1800集成電路，另外配D2822功放，聲音宏亮、耗電省，大外殼容易制作。適合初中級電子愛好者自制。點擊詳細《電原理圖及印刷電路板》
|
|
|

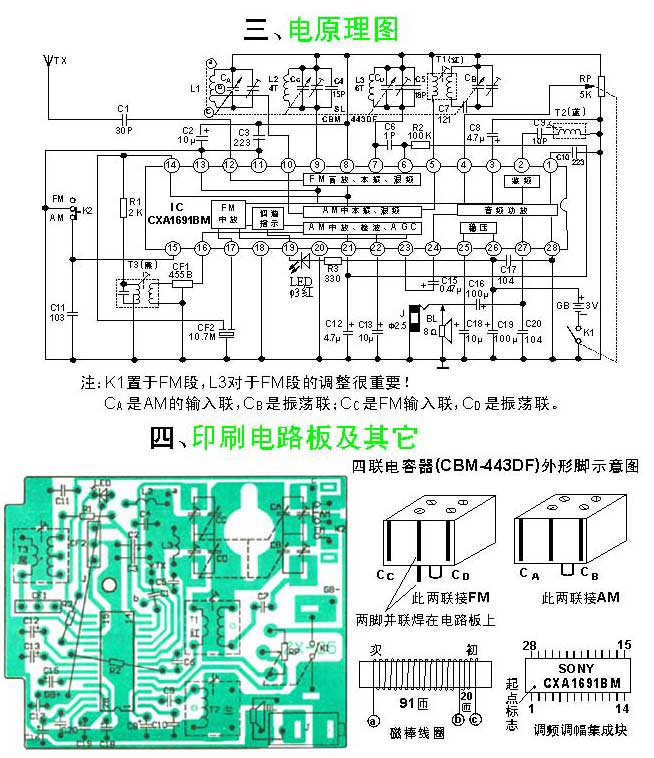

ZX-05集成電路調頻調幅收音機
售價：22元
外型尺寸：125×68×28mm
工作電壓：3V（5號2節電池）頻率覆蓋：FM：87－108Mhz AM：530－1605KHz
本機選用日產CXA1691集成塊，收音機性能好，自帶功放，靜噪處理，聲音清脆，一致性好，制作容易。點擊詳細《電原理圖及印刷電路板》
|
|
|

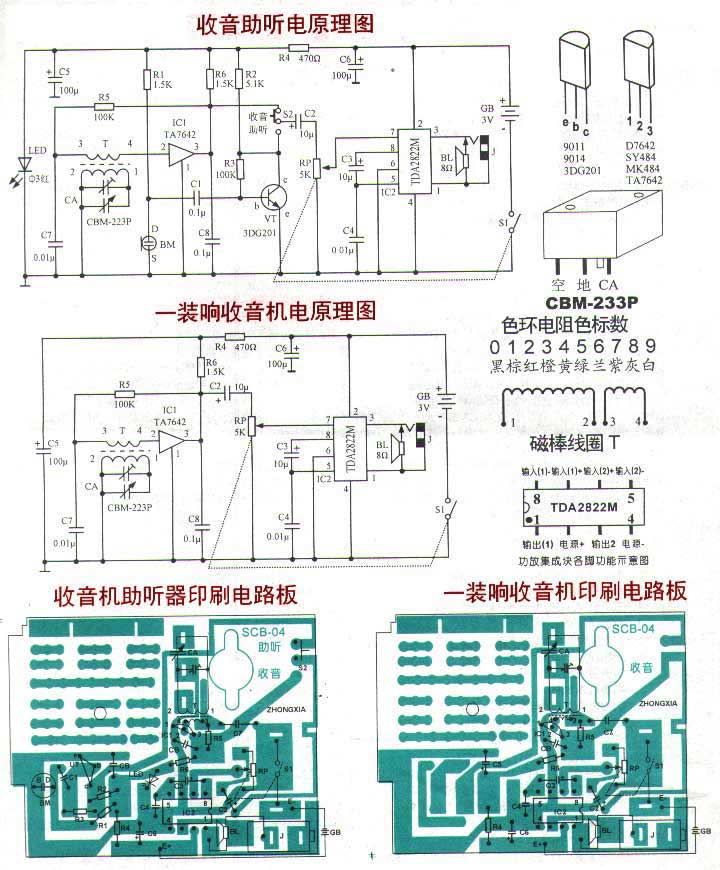

SCB-04收音機助聽器
售價：17.6元 外型尺寸：125×68×28mm
工作電壓：3V（5號2節電池）頻率覆蓋：525－1605KHz
本機采用TDA2822作為功放集成塊，TA7642為收音集成電路，其內部集高放檢波、中放自動跟蹤于一體，性能優良，助聽選用高靈敏度駐極體作為拾音器，經三極管放大后，再由本機公共功放集成TDA2822M進行再次放大，音質逼真，靈敏度高，收音、助聽整體制作非常容易，被稱為直放式收音機"一裝響"。適合初中級電子愛好者自制。點擊詳細《電原理圖及印刷電路板》
|
|
 |

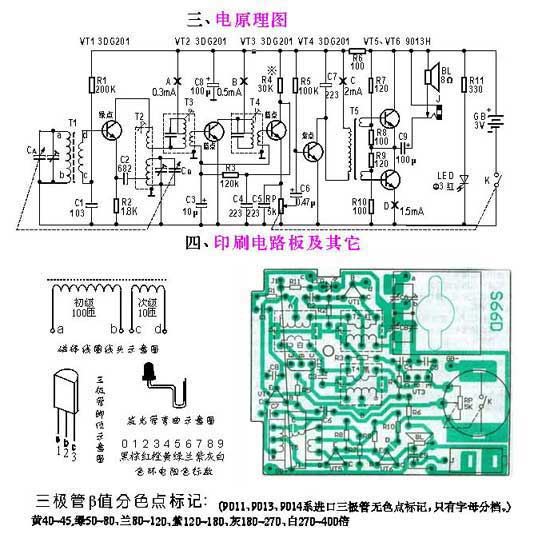

ZX-S66D（或D9018）全硅六管超外差式調幅收音機
售價：12.1元 外型尺寸：125×68×28mm工作電壓：3V（5號2節電池）頻率覆蓋：530－1605KHz
本機在上海紅燈S66收音機的基礎上進一步完善而成，有二級中放兼檢波電路，采用一支前置輸入變壓器，二支功放三極管9013放大輸出。本機工作穩定，聲音清晰，制作簡單。點擊詳細《電原理圖及印刷電路板》
|
|
 |

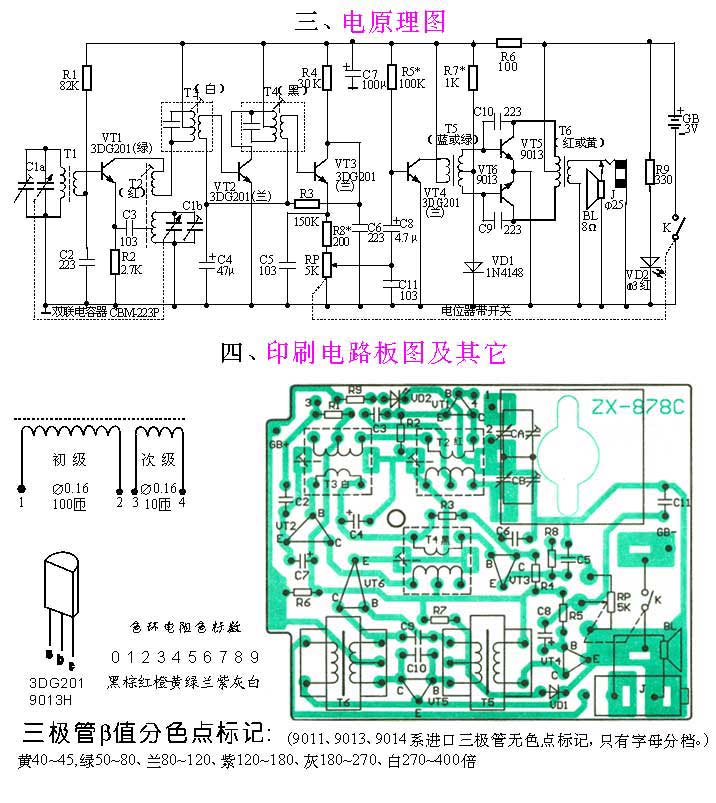

ZX-878C全硅六管超外差式調幅收音機
售價：14.3元 外型尺寸：125×68×25mm
工作電壓：3V（5號2節電池）頻率覆蓋：530－1605KHz
二級中放有輸入、輸出變壓器和二支功放三極管9013共同完成，輸出功率大，音質清晰、噪音低、收音效果好。點擊詳細《電原理圖及印刷電路板》
|
|
 |

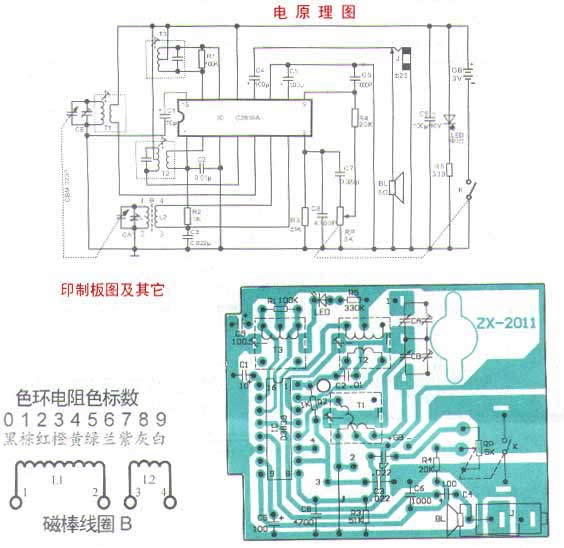

ZX-2011或9028集成電路超外差調幅收音機
售價：17.6元 外型尺寸：125×68×28mm
工作電壓：3V（5號2節池）頻率覆蓋：530－1605KHz
本機采用CD7613CP，具有靈敏度高選擇性好、電路調試簡單靜態、電流小、自帶功放等優點，適合無線電愛好者制作，被譽為"超外差式收音機一裝響"。點擊詳細《電原理圖及印刷電路板》
|
|
(已停產) |

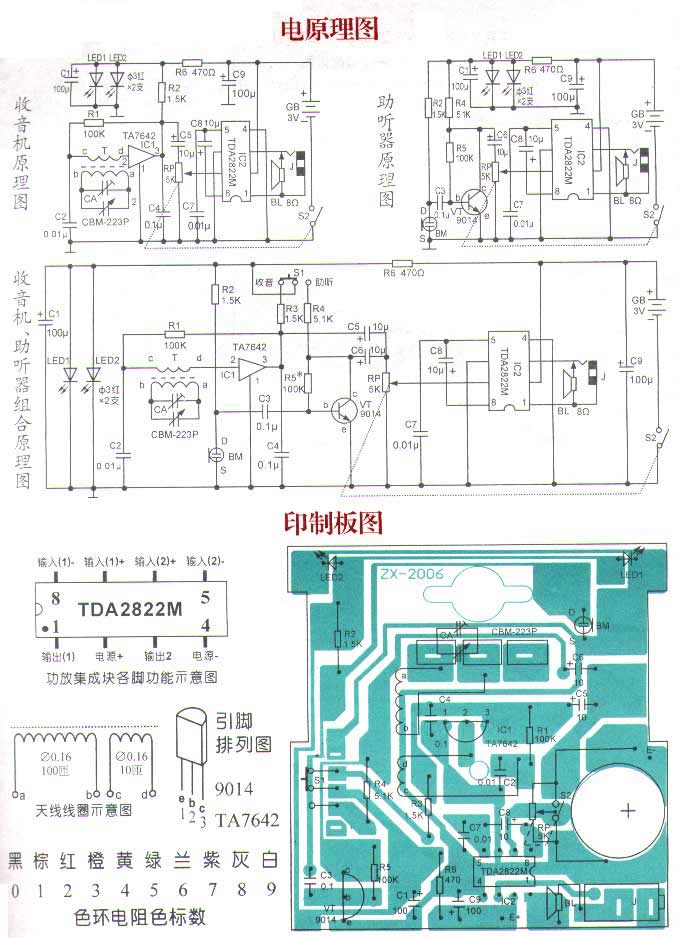

ZX-2006型仿汽車式集成電路調幅收音機助聽器
(已停產) 外型尺寸：155×70×50mm
工作電壓：3V（5號2節電池）頻率覆蓋：525－1605KHz
本機用TDA2822作公共功放集成電路輸出功率大，TA7642作為收音主電路，其內部集高放、檢波、中放、自動跟蹤于一體，性能優良，助聽采用拾音靈敏度高的駐極體，先經三極管放大后，再由公共功放集成塊TDA2822再次放大，其輸出的聲音逼真響亮。本機不但整體制作簡單還是一件精美的裝飾品點擊詳細《電原理圖及印刷電路板》
|
|
|
ZX-2028型仿手機式收音機、對講機、助聽器、訊響器
售價：25元外型尺寸:135×57×31mm
工作電壓:3V（5號2節電池)有效距離:20～40米頻率覆蓋:87－108MHz
本機收音用D1800為收音集成電路，功放選用D2822，其造型美觀，電路外圍元件少，單獨的功放電路，聲音宏亮，收音穩定性好，對講收發只需按動開關的特點，制作簡單，帶助聽和報警功能。點擊詳細《電原理圖及印刷電路板》
|
|
|

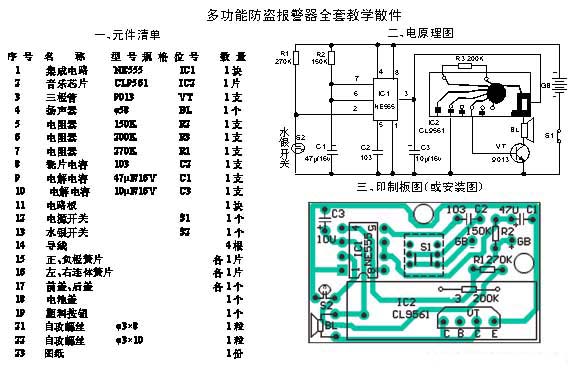

ZX-2039多功能防盜報警器
售價：13.2元
- 外型尺寸：70×110×40mm工作電壓：4.5V（5號3節電池）
- 本電路用F555作為時基電路，CL9561為報警集成電路。觸發電路由水銀開關導通，靈敏度高，聲音響亮，延時10秒停止后又處于待機狀態，電路制作簡單，不需調試。
點擊詳細《電原理圖及印刷電路板》
|
|
|

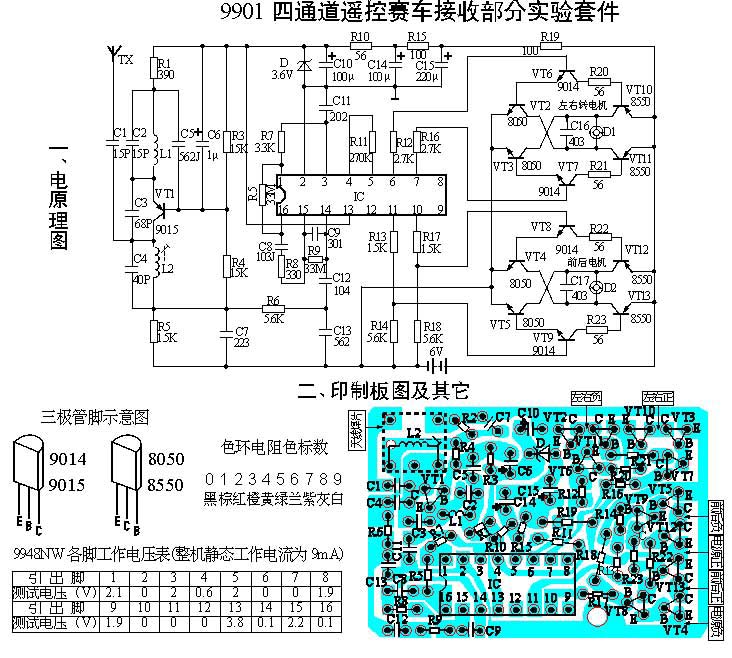

9901型四通道遙控賽車
售價：66元 外型尺寸：240×125×125mm
工作電壓：發射9V疊層電池，接收用4.5V（5號3節電池)發射遙控距離30米以上。
本電路有發射和接收模塊（8A977P和8A978P）當接收機收到發射機發射的不同頻率的信號經接收集成電路的外圍電路解調放大后輸出相應的電壓來控制前進、后退、左轉、右轉，其發射機手感舒服，控制靈敏，接收反應快，制作也容易（適合大專院校制作）點擊詳細《電原理圖及印刷電路板》
|
|
|

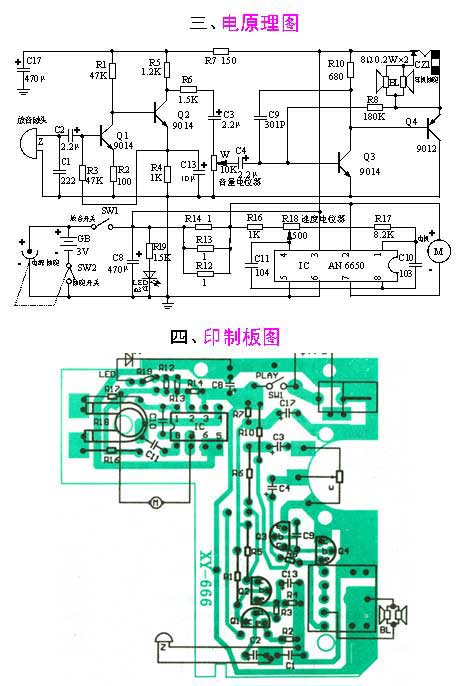

ZX-2000型磁帶放音機
售價：28元 外型尺寸：115×85×30mm 工作電壓：3V（5號2節電池）
本機采用AN6650作為放音穩速集成電路，放音性能穩定，選用優質磁頭，自動停機系統，音質逼真，清脆，內置兩個喇叭，外帶立體聲耳機一付，有電源插座，有磁帶監視窗，電源指示。適合中高級電子愛好者自制。點擊詳細《電原理圖及印刷電路板》
|
